Подсветка с таймером.

Подсветка с таймером.

У Турниги, как известно, нет подсветки индикатора. Это мне не понравилось, я заказал на Хоббикинге подсветку, поставил, светится хорошо, но теперь не понравилось другое, что светится постоянно и постоянно дополнительно нагружает аккумулятор.
Отключил все это хозяйство и стал думать как это исправить.
Варианты с кнопками, тумблерами и прочими выключателями мне не нравились, их сразу откинул. Делать ключ и подключать в к процессору - в стандартной прошивке нет управления индикатором... В общем прорабатывал несколько вариантов и остановился на таком:
http://www.r3r.ru/avia/light1.jpg

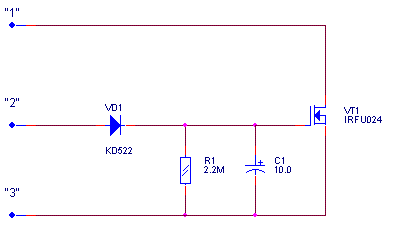

В разрыв питания подсветки включается МОСФЕТ, в затворе которого стоит конденсатор, заряжаемый от сигнала биппера. Длительный разряд конденсатора обеспечивается высокоомным резистором (2.2 мегаома). Такая схема обеспечивает включение подсветки при нажатии на клавишу и сопровождающем это нажатие писке биппера. Длительность свечения после прекращения нажатий - 12-13 секунд. При отсутствии сигналов с биппера в течение 12-13 секунд подсветка плавно гаснет.
МОСФЕТ можно применить любой другой N-типа.

Подсветка работает очень хорошо, обеспечивает дополнительную информативность при срабатывании таймера, при срабатывании защиты от разряда аккумулятора и во всех остальных ситуациях, при которых аппаратура издает звуковой сигнал.

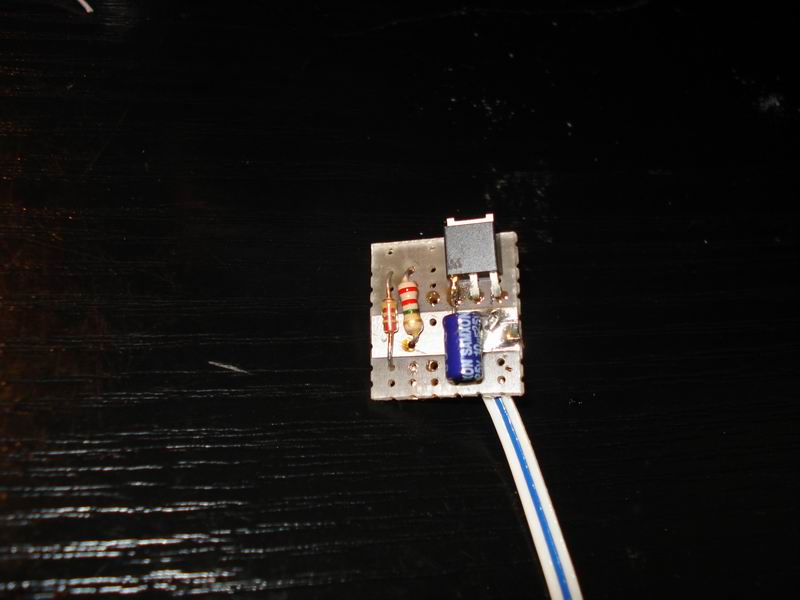

Все собрано на кусочке макетницы.
http://www.r3r.ru/avia/light2.jpg
Если кто-то разведет плату под маленькие SMD детали, то конструкция получится совсем крошечная. Плата затянута в термоусадку и приклеена внутри корпуса в удобном месте на двухсторонний скотч.

Подключается плата к переходному жгутику, который идет с подсветкой.
Красный провод, идущий от переходника к подсветке не трогаем, черный провод к подсветке отпаиваем от переходника и подпаиваем к точке "1" собранной платы.
На то место, откуда был отпаян черный провод (земля) подпаиваем провод "3" платы.
Провод "2" платы подпаиваем к 1 контакту разъема переходника. Это сигнал биппера, у моего переходника провод от этого разъема был черного цвета.
Все, наслаждаемся работой подсветки с таймером.

Изменено: alldn
23-06-2011 10:17:27
alldn
Александр (г.Тамбов)
useravatar
Offline
2863 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Подсветка с таймером.

Гениально!!! И прошивать ничего не надо.
У меня вот подсветка уже лежит, но пока реальной надобности в ней не ощущаю.

Joe
Сергей
Пилот
ranks
useravatar
Offline
784 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Подсветка с таймером.

До гениальности конечно далеко, но в общем получилось очень удачно. Даже самому понравилось, что реагирует не только на нажатия клавиш, а на все события, сопровождающиеся звуком.

alldn
Александр (г.Тамбов)
useravatar
Offline
2863 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Подсветка с таймером.

Здорово!smile
Себе такую сварганюsmile надо теперь только в ремонт телефонов зайти за подсветкой, а то заказывать на ХК буду примерно через месяц, да пока дойдет...
Т.к. переходника и жгутика у меня  не будет, то (" + ") подсветки запитываю от красного провода(+5), а ( " - "подсветки) подсоединяю к "1" контакту платы, "3" контакт платы кидаю на землю, ну а "2" контакт к биперу, правильно я понял?

Vladimir88
Владимир
Пилот
ranks
useravatar
Offline
914 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Подсветка с таймером.

Подсветка питается от 12 вольт, не забудьте поставить последовательно с подсветкой гасящий резистор. В переходнике уже стоял резистор на 470 ом и я о нем забыл упомянуть. Думаю, что от 12 вольт правильнее включать подсветку. Зачем дополнительно грузить 5 вольтовый стабилизатор?
В остальном все правильно поняли.

alldn
Александр (г.Тамбов)
useravatar
Offline
2863 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Подсветка с таймером.

Во, у меня где-то даже МОСФЕТы валяются... правда, в корпусе ТО-220 или как он там называется... Но, наверное, место в корпусе найти можно?..

Dragony
Александр (г.Байконур)
Пилот
ranks
useravatar
Offline
3113 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Подсветка с таймером.

Если постараться, то штук на 20 места найдете :-)

alldn
Александр (г.Тамбов)
useravatar
Offline
2863 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Подсветка с таймером.

Спасибо Александр за подробности, буду ставить на 12 вольтsmile

Vladimir88
Владимир
Пилот
ranks
useravatar
Offline
914 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Подсветка с таймером.

Спасибо, Александр!
Поставлю в Турнигу и заодно в салонный плафон авто - мелочь, а приятно  smile

SilverRain
Олег (Реутов)
Пилот
ranks
useravatar
Offline
183 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Подсветка с таймером.

Классс,я правда тумблер повесил,если будет время тоже такую сварганю.Спасибо!!

Chicho
Иван
Пилот
ranks
useravatar
Offline
1135 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Подсветка с таймером.

У меня как раз посылка на таможне засветилась, в которой подсветка едет.

Dragony
Александр (г.Байконур)
Пилот
ranks
useravatar
Offline
3113 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Подсветка с таймером.

SilverRain написал(а):

Поставлю в Турнигу и заодно в салонный плафон авто

А туда зачем? Чтобы гасло постепенно?
Подумать по этому поводу можно, но просто 1:1 такая доработка в салоный плафон не встанет.
