Планер HLG - 450

Re: Планер HLG - 450

Склеил вчера крыло
Сделал все как показывал в своих роликах Сергей, вот только десятка старых аккумуляторов у меня нет

https://lh5.googleusercontent.com/-Em7TZlw5Ys0/UoPSotxvP_I/AAAAAAAAEzU/-WeAF9U1pYg/s700/IMG_20131113_232414.jpg

Вид с торца

https://lh6.googleusercontent.com/-nZWoCQK_o8U/UoPSp7e3FdI/AAAAAAAAEzY/_riIxfX9g9E/s700/IMG_20131113_232430.jpg

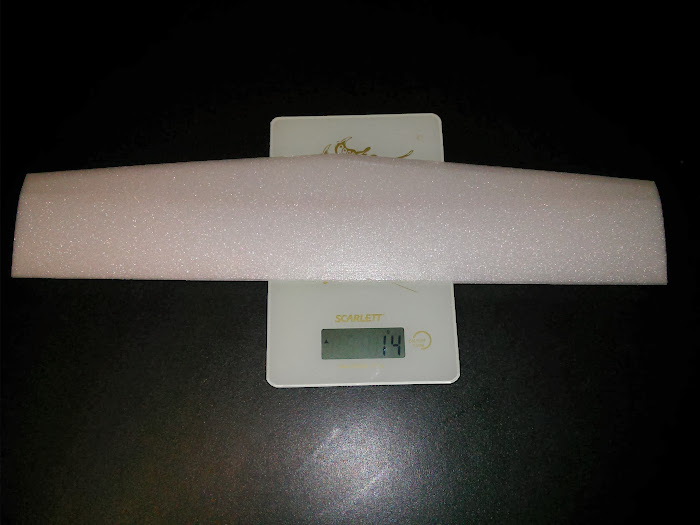

Результат

https://lh3.googleusercontent.com/-AroYnbmuKlk/UoRe6VYBmlI/AAAAAAAAE0M/zVOypa40zuY/s700/IMG_20131114_092202.jpg

Получилось не очень sad

https://lh4.googleusercontent.com/-yMFZhR_9W58/UoRfBTWSGoI/AAAAAAAAE0A/qRg_9grDFl0/s700/IMG_20131114_092249.jpg

Видимо все таки плохо прижал или смолы мало положил, надо переделывать.

Пульт: FrSky TARANIS X9D | Ангар: http://rc-aviation.ru/forum/topic?id=7262

alex-anp
Шурик (Москва)
Пилот
ranks
useravatar
Offline
2604 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений


Re: Планер HLG - 450

Попытка номер 2

Разломал первое крыло, изъял лонжерон, сошкурил с него остатки клея и потолочки и заложил новое.

https://lh4.googleusercontent.com/-cefAP2eDbcw/Uor0dcBwACI/AAAAAAAAE2M/vBB3KHUKzPA/s700/IMG_20131119_072336.jpg

На этот раз клеил на PUR-501
Снимаем груз, смотрим результат

https://lh3.googleusercontent.com/--MdAtUj1-aI/Uor0jD3Q-jI/AAAAAAAAE20/65iaF6f7NNU/s700/IMG_20131119_072503.jpg

Другое дело, все склеилось четко

https://lh6.googleusercontent.com/-IJolexHOG_c/Uor0bgMtzLI/AAAAAAAAE2E/qpTj3VHacm4/s700/IMG_20131119_072536.jpg

Контрольное взвешивание

https://lh4.googleusercontent.com/-TTNDlfClVBE/Uor0kfjECWI/AAAAAAAAE2o/3WRB3_J4fic/s700/IMG_20131119_091214.jpg

получилось все как положено smile

Пульт: FrSky TARANIS X9D | Ангар: http://rc-aviation.ru/forum/topic?id=7262

alex-anp
Шурик (Москва)
Пилот
ranks
useravatar
Offline
2604 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Планер HLG - 450

alex-anp написал(а):

получилось все как положено

Александр , попробуйте  сделать крыло с профилем Genese  http://masteraero.ru/profil-1.php , скопировать и распечатать .
Мне такой профиль понравился на планерах , делается легко и летные качества не плохие .

Ёшкин-кот
carpenter
Александр (Кемеровская обл.)
Пилот
ranks
useravatar
Offline
4791 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Планер HLG - 450

Александр, честно говоря, я не представляю как можно на пене да еще и в таких размерах воспроизвести этот профиль.
По мне так я именно такой профиль и сделал smile
И чем он отличается от соседнего примера по ссылке, тот который там значится как Clark-Y

Основная идея в профиле этого крыла, то что он 7%, то есть толщина в максимальной точке 7% от длины хорды.

PS Прикинул по пропорциям профиля Clark-Y, у него получилось 11%.
PPS Нашел там интересную ссылку http://masteraero.ru/planer_model-22_bk.php

Пульт: FrSky TARANIS X9D | Ангар: http://rc-aviation.ru/forum/topic?id=7262

alex-anp
Шурик (Москва)
Пилот
ranks
useravatar
Offline
2604 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Планер HLG - 450

alex-anp написал(а):

я не представляю как можно на пене да еще и в таких размерах воспроизвести этот профиль.

На фото только заготовки для Чебураша http://i069.radikal.ru/1308/ef/fb0f1b59789c.jpg ,
делал шаблон для проверки , лишнее шкурил под профиль .

alex-anp написал(а):

И чеь он отличается от соседнего примера по ссылке, тот который там значится как Clark-Y

Для него центровка менее передняя подходит , чем у Кларка . Кларк более "грузовозный" , но хуже планирует , тормозной .
"Генься" проще сделать чем "планерные" профили и накосячить надо постараться  smile .
Сначала делал мотопланер Рыбак с этим профилем , понравилось , решил попробовать на мелком , тоже не плохо получилось .
Советую сделать для сравнения .
Тем более из любого планера можно сделать мотопланер  smile

Ёшкин-кот
carpenter
Александр (Кемеровская обл.)
Пилот
ranks
useravatar
Offline
4791 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Планер HLG - 450

carpenter написал(а):

делал шаблон для проверки , лишнее шкурил под профиль

Ну, а если (так чисто ради спортивного интереса) сделать шаблоны Clark-Y и проверить это крыло ими, будет видно не совпадение?

Пульт: FrSky TARANIS X9D | Ангар: http://rc-aviation.ru/forum/topic?id=7262

alex-anp
Шурик (Москва)
Пилот
ranks
useravatar
Offline
2604 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Планер HLG - 450

alex-anp написал(а):

сделать шаблоны Clark-Y и проверить это крыло ими, будет видно не совпадение?

Будет , у Кларка передняя и задняя кромка выше , угол установки крыла больше надо делать чем у Genese .
Видел делают некоторые треугольный профиль и называют его плоско-выпуклый  smile

Ёшкин-кот
carpenter
Александр (Кемеровская обл.)
Пилот
ranks
useravatar
Offline
4791 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Планер HLG - 450

Я не любитель сразу ставить эксперименты. Сначала надо повторить и освоить то, что уже прошли "предыдущие" конструкторы и только потом, если выявятся недостатки или направления для улучшения, пытаться сделать что то свое.

Так что пока стараюсь полагаться на опыт Сергея, как ни как, он сделал и испытал их не один десяток.

Пульт: FrSky TARANIS X9D | Ангар: http://rc-aviation.ru/forum/topic?id=7262

alex-anp
Шурик (Москва)
Пилот
ranks
useravatar
Offline
2604 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Планер HLG - 450

alex-anp написал(а):

Я не любитель сразу ставить эксперименты.

Мне нравиться экспериментировать  smile  Сергей , хороший мастер , тоже набираюсь у него опыта .

Ёшкин-кот
carpenter
Александр (Кемеровская обл.)
Пилот
ranks
useravatar
Offline
4791 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Планер HLG - 450

Вчера занимался фюзеляжем. Казалось бы, чего там пару палочек склеить, а вон сколько стружки smile

https://lh6.googleusercontent.com/-5UTXKfEaslk/UovC_8sL4wI/AAAAAAAAE3Y/jdKV8aU77og/s700/IMG_20131119_230617.jpg

C деревом все таки на много приятнее работать, вот такая лялка получилась.

https://lh4.googleusercontent.com/-XsPR_uNH2ec/UovDDIbUXbI/AAAAAAAAE34/Avuso6fg2CY/s700/IMG_20131119_235433.jpg

Пульт: FrSky TARANIS X9D | Ангар: http://rc-aviation.ru/forum/topic?id=7262

alex-anp
Шурик (Москва)
Пилот
ranks
useravatar
Offline
2604 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Планер HLG - 450

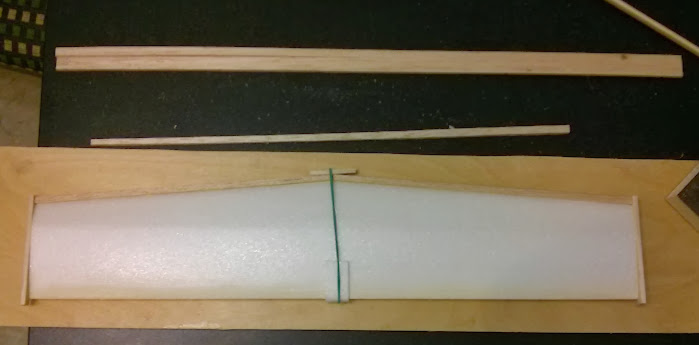

Пришла очередь доделывать крыло.
Решил сделать лобик из бальзы.
Срезал по 5мм и приклеил бальзовые рейки 5Х5мм. Клеил на ПВА, посмотрим как он будет держать.
Так же, приклеил торцевые, тоже из бальзы

https://lh3.googleusercontent.com/-39JZf7UUip8/Uo5ftevXCpI/AAAAAAAAE4o/yWzfgLRgwUk/s700/IMG_20131121_232830.jpg

https://lh3.googleusercontent.com/-E0be7UpNqPw/Uo5fxHH4RXI/AAAAAAAAE4U/4jS-RZL7qbM/s700/IMG_20131121_232857.jpg

Высохнет, буду лишнее стачивать шкурилкой до идеального состояния smile

Пульт: FrSky TARANIS X9D | Ангар: http://rc-aviation.ru/forum/topic?id=7262

alex-anp
Шурик (Москва)
Пилот
ranks
useravatar
Offline
2604 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Планер HLG - 450

После шкурилки стало так

https://lh3.googleusercontent.com/-IXKWF2tCT6w/Uo-cf8hkB_I/AAAAAAAAE5U/VFL0wmlf-Uw/s700/IMG_20131122_215956.jpg

https://lh6.googleusercontent.com/-Io6yiRohRsM/Uo-ceT4BToI/AAAAAAAAE5E/h58xmUmm3e4/s700/IMG_20131122_220012.jpg
