ОК Буран

ОК Буран

Собираю ОК Буран, РН Энергия, УКСС и ВПП.
Хотел спросить вашего совета по поводу выбора масштаба.
Думал над 1:30, получается модель ОК длиной 1,21м., размах крыла 80см.
Если другие варианты то:
1:40 д-91 см р.к.-60см
1:50 д-73 см р.к.- 48см
1:60 д-61 см р.к.-40см
1:70 д-52 см р.к.-34см
1:80 д-45 см р.к.-30см
1:90 д-40 см р.к.-27 см
Какой масштаб выбрать для шатлинга?
В планах - Энергия на МРД подымается, на высоте 10-20м отделяются параблоки, ещё через 10-20м Буран на МРДшках отделяется и продолжает набирать высоту 50-200м, а потом в ручном, либо в автономном режиме заходит на ВПП.

fortekom
Владимир (Омская обл. г.Тара)
Пилот
ranks
useravatar
Offline
497 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: ОК Буран

1:30, тк чем больше крыло тем лучше полетит и большую нагрузку на крыло держит до срыва.
К тому же Буран характеризовали как "кирпич с крылышками", так что стоит закладываться в максимальный размер.
Ну и не забывать о том, что для авиамоделизма допустимо увеличение площади крыла на 5-15%.

Не падает тот - кто не летает!!!   Все вопросы - в форум! Личка только для личных сообщений. Ангар: http://rc-aviation.ru/forum/topic?id=7259

konst
Константин (Москва)
useravatar
Offline
27229 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: ОК Буран

konst написал(а):

1:30

Даже символично, в следующем году будет 30 лет wink
Энергия, в этом масштабе, будет высотой 1,96м, и плюс стенд 1,3м (заглубление 40м для отвода газов)
Самое высокое это молнияотвод, реальная высота 180 м, а значит получается 6м. Можно сделать составной из 3-х частей.
ВПП имеет длину 5км и ширину 84м, но тут масштаб точно соблюдать не буду ))) Хочу использовать баннерную ткань , просто белая полоса. Проще будет с автоматикой.
Если ещё добавить Мрию, то у неё в таком масштабе размах получится 3м ...

fortekom
Владимир (Омская обл. г.Тара)
Пилот
ranks
useravatar
Offline
497 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: ОК Буран

Пока есть время решил изучить КОМПАС 3Д.
Для тренировки решил построить модель молнияотвода, глядя на фото http://img1.liveinternet.ru/images/attach/c/5/87/136/87136809_4000579_YKSS_1.jpg
Энергия маленькая птичка по сравнению с молнияотводом, и его высота 180м.
https://pp.userapi.com/c841320/v841320927/3fa34/nVWP9Z9kGCk.jpg
По фотографиям накидал проекцию башни.
Не могу понять, почему отрезок можно строить только в одной из плоскостей? Нет чтобы вводить сразу трех мерные координаты.
Наверно надо создавать дополнительные плоскости ... буду капать wink

fortekom
Владимир (Омская обл. г.Тара)
Пилот
ranks
useravatar
Offline
497 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: ОК Буран

fortekom написал(а):

Пока есть время решил изучить КОМПАС 3Д

и это правильно!smile

Мы не боимся трудностей! Мы их сами создаем, а потом героически их преодолеваем!:)

Goby
Алексей
Пилот
ranks
useravatar
Offline
2909 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: ОК Буран

Понемногу начал разбираться wink

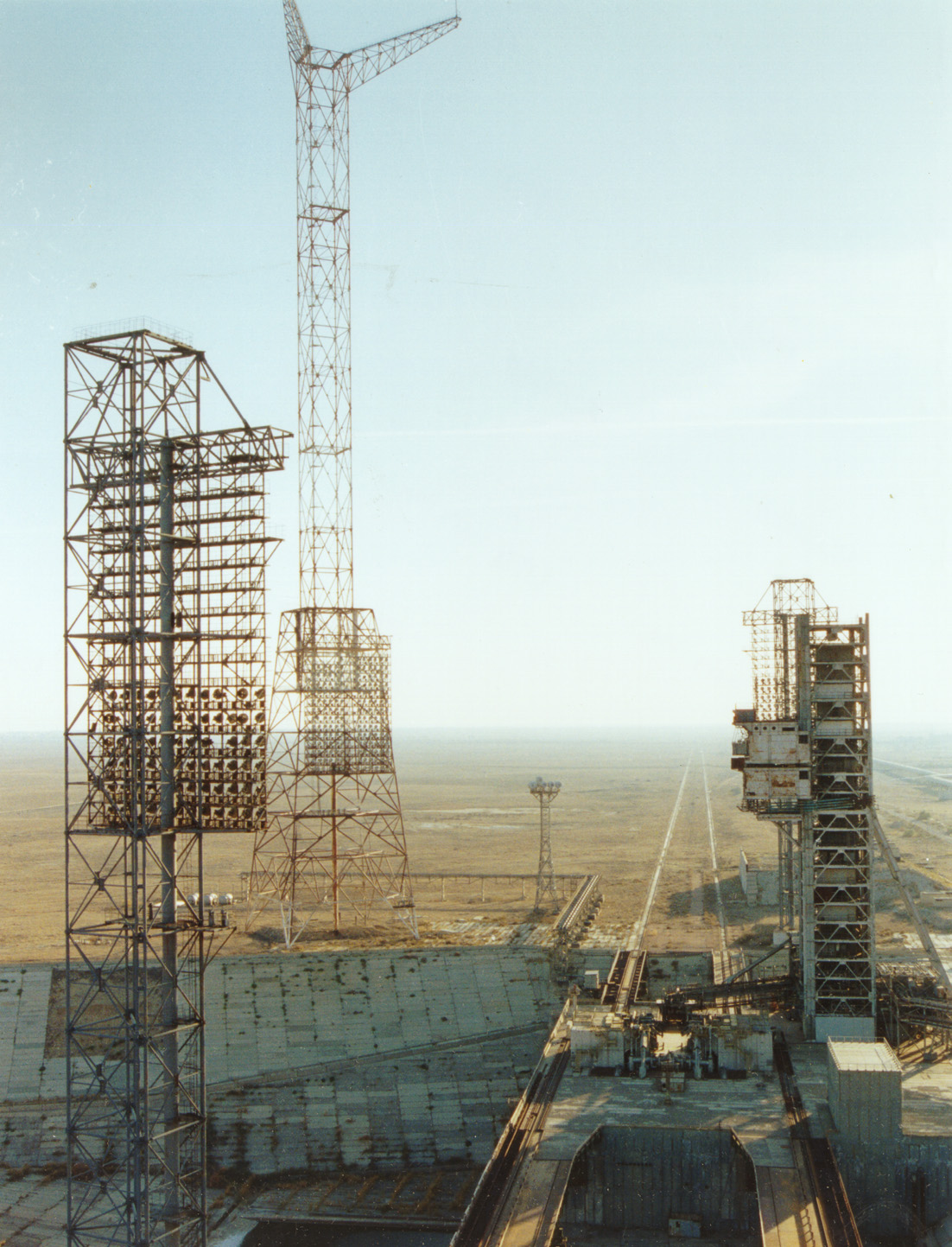

http://www.buran.ru/images/jpg/ukss20.jpghttps://pp.userapi.com/c840627/v840627618/2db94/R3Ysw_2JL-Q.jpghttps://pp.userapi.com/c840627/v840627618/2db8a/xYgC4rZYq8g.jpg

fortekom
Владимир (Омская обл. г.Тара)
Пилот
ranks
useravatar
Offline
497 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: ОК Буран

Перехожу к модели Бурана, и тут возник вопрос по расстановке компонентов.
https://pp.userapi.com/c840028/v840028320/5b67b/BM7kaYWjBR4.jpg
У меня получается: 3 сервы для шасси, РН 2 сервы (он же тормоз),  1 серва для грузового отсека (возможно обойтись и без сервы, пока подумаю), 2 сервы Элевоны или Флапероны
Будет достаточно по одному элерону на крыло? или надо добавить ещё и закрылок?
Если модель будет использоваться для Шатлинга

fortekom
Владимир (Омская обл. г.Тара)
Пилот
ranks
useravatar
Offline
497 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: ОК Буран

fortekom,
Будет достаточно. Тут фактически схема ЛК, на нет смысла отдельных закрылок делать нет. Всеж не с космоса заходить на посадку и скорость сбрасывать с первой космической не надо :-)

Не падает тот - кто не летает!!!   Все вопросы - в форум! Личка только для личных сообщений. Ангар: http://rc-aviation.ru/forum/topic?id=7259

konst
Константин (Москва)
useravatar
Offline
27229 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: ОК Буран

konst,
Хорошо, а ещё будет ли достаточно 5гр серв? или где то надо ставить 12гр?
При размахе крыла 80см.

fortekom
Владимир (Омская обл. г.Тара)
Пилот
ranks
useravatar
Offline
497 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: ОК Буран

Это конечно интересно, но как вы хотите запулить Буран на Энергии ?
Буран будет как тормоз сбоку вектора тяги , МРД дает импульс, они сразу кувырки начнут делать.
У Бурана, низкоплана, с установкой МРД будут проблемы , также выше вектор тяги.
Всякие выкосы силовой установки для таких моделей не годятся. Все массы и силы должны находиться на одной оси.

Ёшкин-кот
carpenter
Александр (Кемеровская обл.)
Пилот
ranks
useravatar
Offline
4555 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: ОК Буран

fortekom написал(а):

Если модель будет использоваться для Шатлинга

Чтобы запустить и посадить ЛК - надо всего 2 серво для элевонов.
По сути ракетоплану модели всё остальное лишнее и тяжело.

Ёшкин-кот
carpenter
Александр (Кемеровская обл.)
Пилот
ranks
useravatar
Offline
4555 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: ОК Буран

carpenter написал(а):

как вы хотите запулить Буран на Энергии ?

Весь расчет на то что диаметр второй ступени 25см, с мелкокалиберными так не сделать.
20 МРД, при старте возможно не все сразу буду включать, остальные включатся чуть позже, за этим будет контролировать МК. Позже посчитаю, всё будет зависит от массы.
МРД дает импульс если правильно поставить запал, я хочу ставить запал в начале сопла, это снизит тягу, но импульс будет идти с нарастанием.
В планах с имитировать медленно взлетающую ракету, правда так ещё ни кто не делал wink но это ведь просто эксперимент. В крайнем случае пополню видеотеку крашами smile
Про Буран и МРД возможно и будут проблемы, тогда придется МРД разместить ниже положенного либо сместить массу. Я планирую ещё поставить ультразвуковые, инфракрасные  датчики и грузовой отсек будет заполнен измерительной аппаратурой для автономного полета.
Этот проект из ряда "не выполнимых" wink ну вот хочется попробовать ... 0,1% на удачный исход у меня точно есть wink

fortekom
Владимир (Омская обл. г.Тара)
Пилот
ranks
useravatar
Offline
497 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений
