Крепление мотора к авиамодели или Замена вала
Обзоры - Модельное оборудование
Автор: Nemec г.Новосибирск

Электродвигатели для авиамоделей линейки KD - это очень хорошие моторы. Кроме запасного вала в комплектацию входит пропсейвер и адаптер для винтов. Кроме этого, мотор позволяет переставить вал в нужную сторону.

Данная статья о том как можно переставить вал на этих двигателях, а так же варианты крепления двигателя к авиамодели.

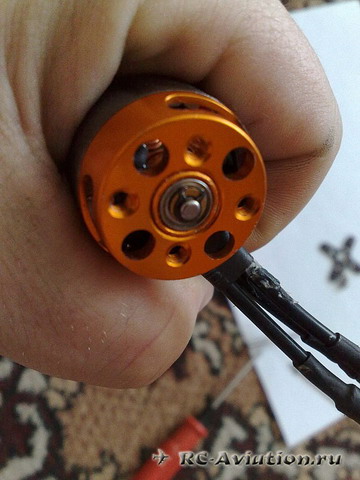

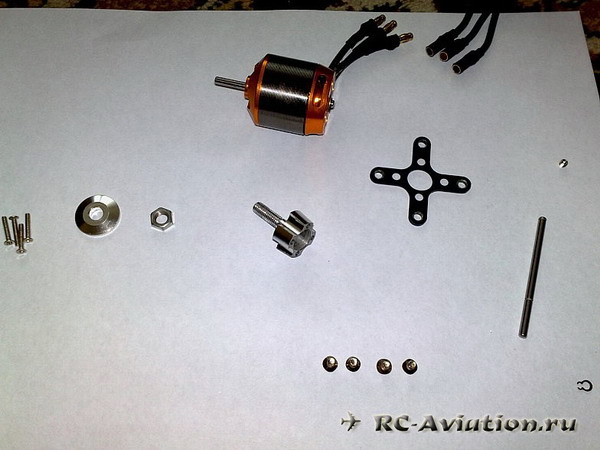

Имеем двигатель (на примере 22-15, но вся линейка KD однотипная)

Установка RC двигателя на авиамодель



Варианты крепления винта:

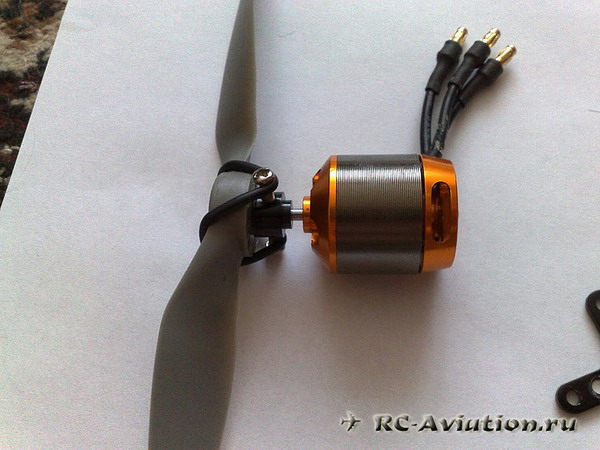

Пропсейвер

как поменять ось в электродвигателе

при этом вал может быть с любой стороны мотора (об этом ниже).

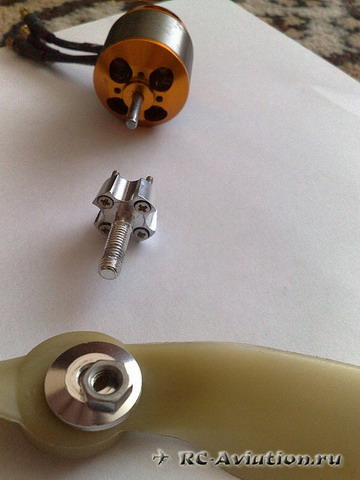

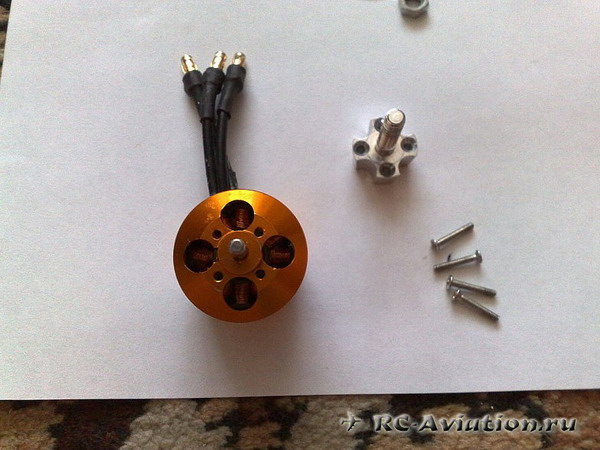

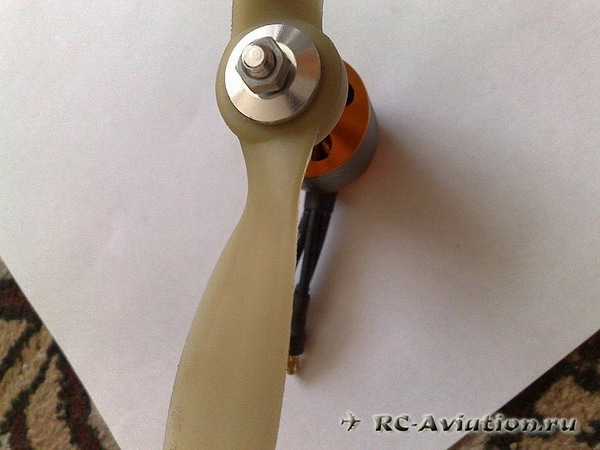

Или так - устанавливаем через переходник-адаптер.

как сменить ось в двигателе

Установка RC адаптера электродвигателя   Установка RC электродвигателя на авиамодель

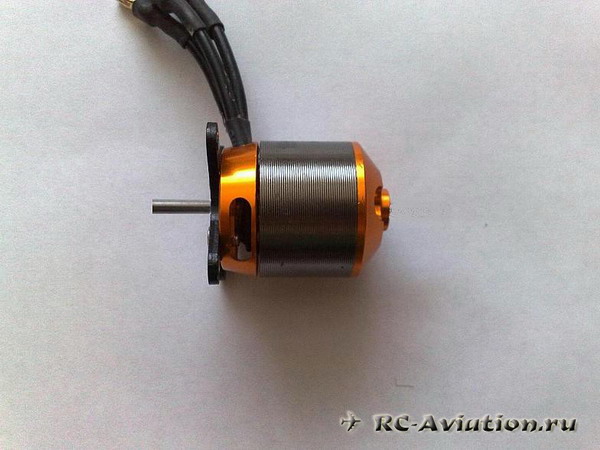

При этом вал должен быть в таком положении

как поменять ось в электродвигателе

А его хвостовик уходит в заранее подготовленное в модели отверстие.

Но для такого переходника в винтах APC пришлось рассверливать отверстие. Может есть и спецвинты с таким диаметром,но я пользуюсь этими.

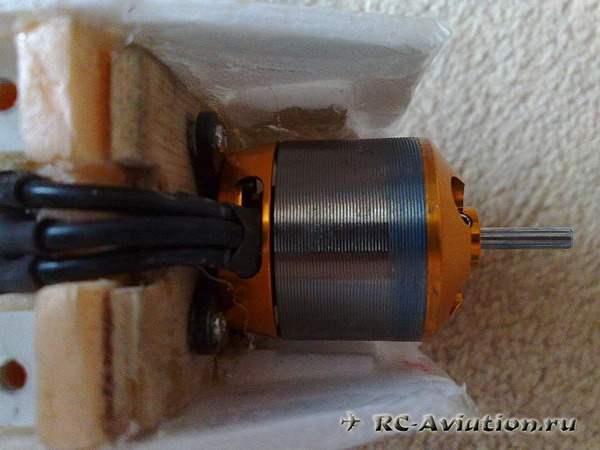

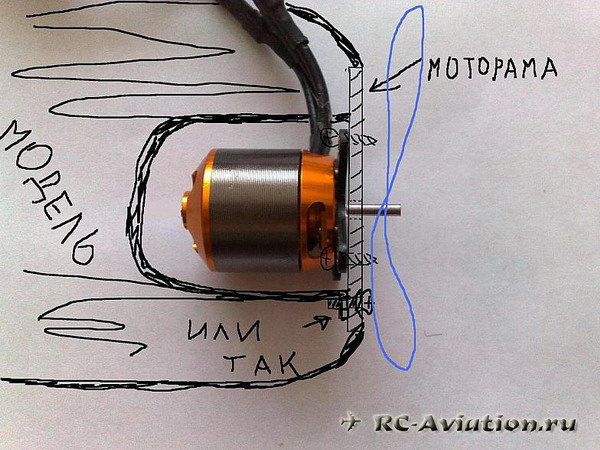

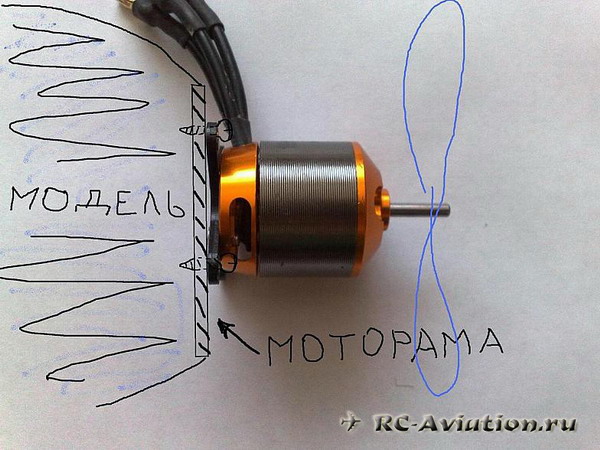

Варианты крепежа двигателя к мотораме

как сменить ось в двигателе

или так

Установка RC двигателя на авиамодель



Смена положения вала

Установка RC электродвигателя на авиамодель

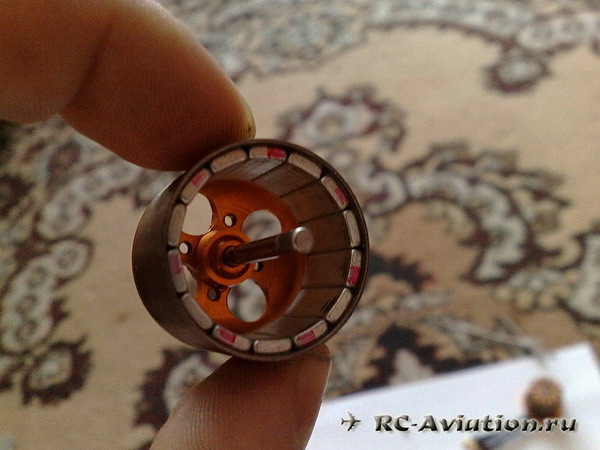

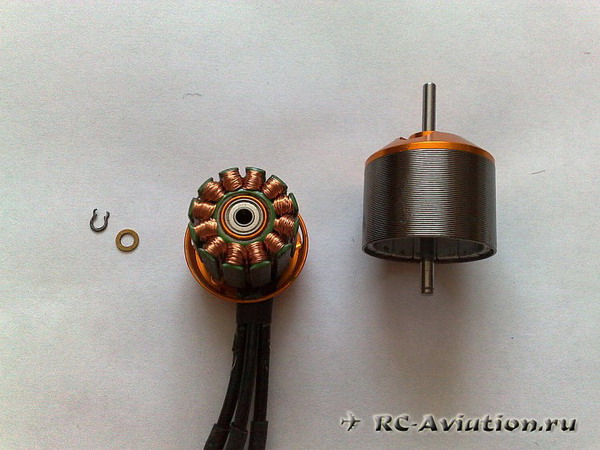

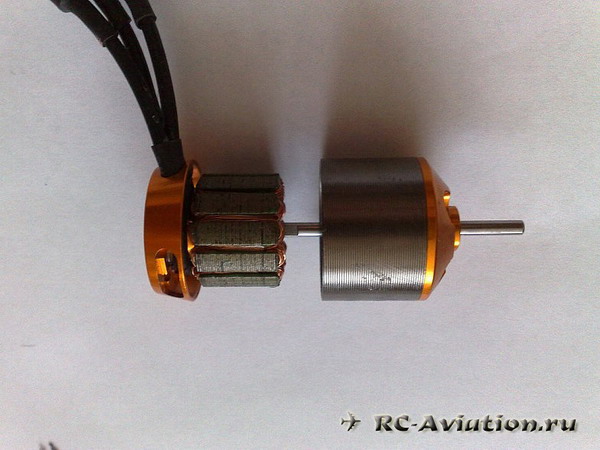

Снимаем стопорное кольцо и шайбу, вынимаем ротор из статора (придется напречся, магниты держат хорошо).

Установка RC электродвигателя на авиамодель  как поменять ось в электродвигателе

Ослабив стопорный винт

как сменить ось в двигателе

и жестко уперев ротор (нужно что-нибудь приспособить) мелкими, но увесистыми ударами молоточка выбиваем вал( можно выдавить небольшим прессом,но я играючи выбил,благо валы на этих движках ну очень крепкие),

Установка RC двигателя на авиамодель

не растеряйте и не перепутайте магниты, они не приклеены.

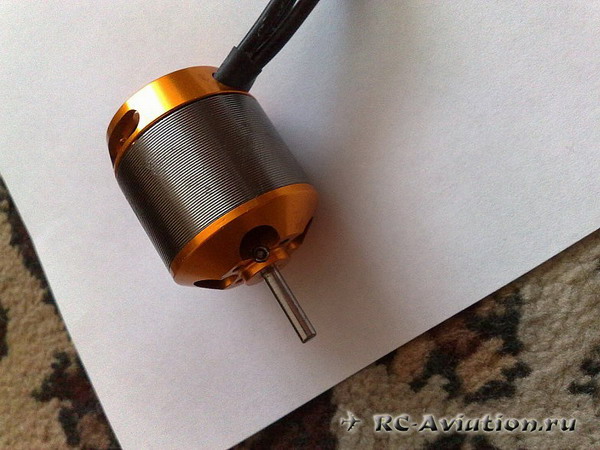

Переворачиваем его и втюхиваем поновому,но ориентируясь уже на другое посадочное место для стопорного кольца(их два)

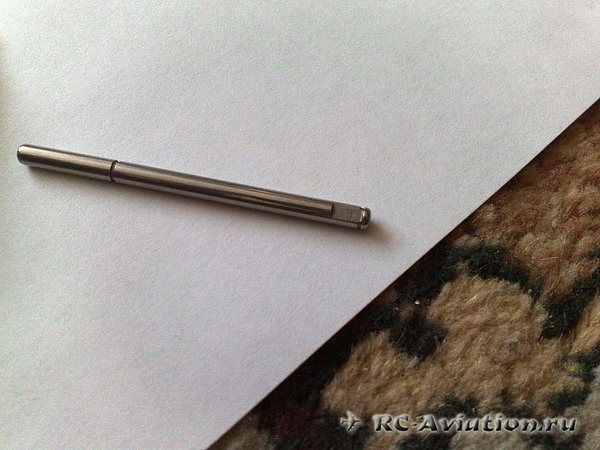

Фазка на валу нужна только при таком положении.

В нее упирается стопорный винт,в другом положении он упирается просто в округлость вала(незнаю почему так,наверно ,что-бы вал не потерял жесткость при проточки фазки почти посередине вала).

Установка RC электродвигателя на авиамодель

Собирается в обратной последовательности.

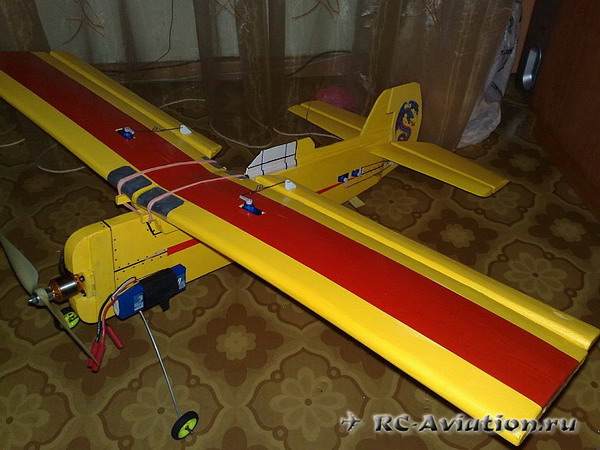

Примерно так он стоит у меня на модели САМ5бист

как сменить ось в двигателе

Шайбами между деревянной моторамой и крестовиной регулируется выкос.

Установка RC двигателя на авиамодель

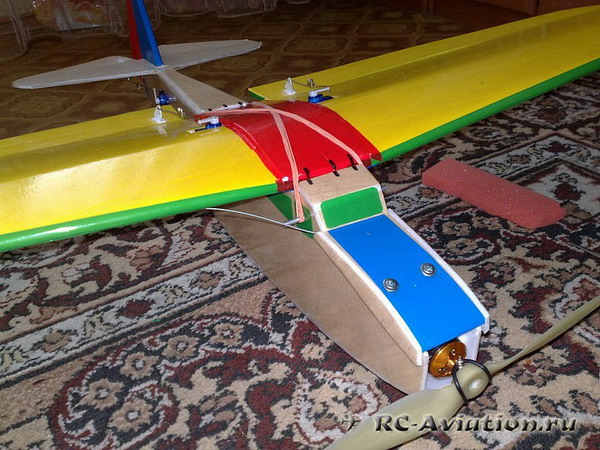

А так на м-1 (крепление винта другое).

Установка RC электродвигателя на авиамодель

Вобще советую взять все три двигателя этой линейки - 22-10, 22-15, 22-20 на разный размах и вес моделей.

Неприхотливые, выносливые, и в хорошей комплектации (есть все для любой установки + запасной вал).


Ну вроде должно быть понятно!

Анатолий (ne-m-ec), Радиоуправляемые Авиамодели
