Крепление сервомашинок
Обзоры - Комплектующие авиамоделей
Автор: A-street

В продаже на Паркфлаере (HobbyKing’е) есть в наличии крепления сервомашинок. К большому сожалению, отсутствует информация о том, для каких сервомашинок они предназначены. Делая очередной заказ, я положил в корзину 4 из них, наиболее подходящих, на мой взгляд, для моих моделей.

alt



В наличии было несколько сервомашинок, некоторые отлично подошли к этим креплениям.

alt



1.Обтекатель сервопривода (Servo Covers) Паркфлаер, HobbyKing

alt

В комплекте поставляется 2 обтекателя с 2 прижимными планками.

Крепеж (винты-саморезы в комплект не включены).

Описание обтекателя (цитата):

Крышки сервопривода.

·         Подходит для 6, 8, 9 и 20г сервомашинок. (Правда не сказано, каких именно!)



На самом деле к этому креплению идеально подходит Микросервомашинка HXT500 5гр / 0.8кг / 0.10сек Паркфлаер, HobbyKing

alt alt



Сервомашинка имеет следующие размеры. Исходя из них, можно подобрать серво такого (подобного) размера под данное крепление.

alt



Другие данные (взяты с HobbyKing).

alt alt

http://www.hobbyking.com/hobbyking/store/uploads/391992796X100667X1.pdf

На фото видно, что также отлично садится Сервопривод Hitec HS-55 Паркфлаер

К сожалению, крепление не подходит для распространенной сервомашинки HXT900 9g / 1.6kg / .12sec Micro Servo Паркфлаер, HobbyKing. Впрочем, после небольшой доработки надфилем (дремелем), вполне может послужить и для этой сервы.

alt alt alt



2.Крепление для сервоприводов (2шт) 50х50мм Паркфлаер, HobbyKing

alt

В комплекте поставляется 2 обтекателя с 2 прижимными планками.

Крепеж (винты-саморезы) в комплект не включены.Описание обтекателя (цитата):

Крепление для сервоприводов (2шт)

Подходит для семнадцати граммовых сервоприводов.
Цвет: белый
Размеры:50х50мм



Крепление подходит для  D-MG16 с металлическим редуктором 2.9кг/.08сек/18.8г Паркфлаер, HobbyKing

alt alt alt

Сервомашинка имеет следующие размеры. Исходя из них, можно подобрать серво такого (подобного) размера под данное крепление.

alt



3.Servo Mount (5pcs/bag) for Park type Servo up to 28mm Паркфлаер, HobbyKing

alt

В комплекте 5 креплений. Крепеж (винты-саморезы) в комплект не включены.

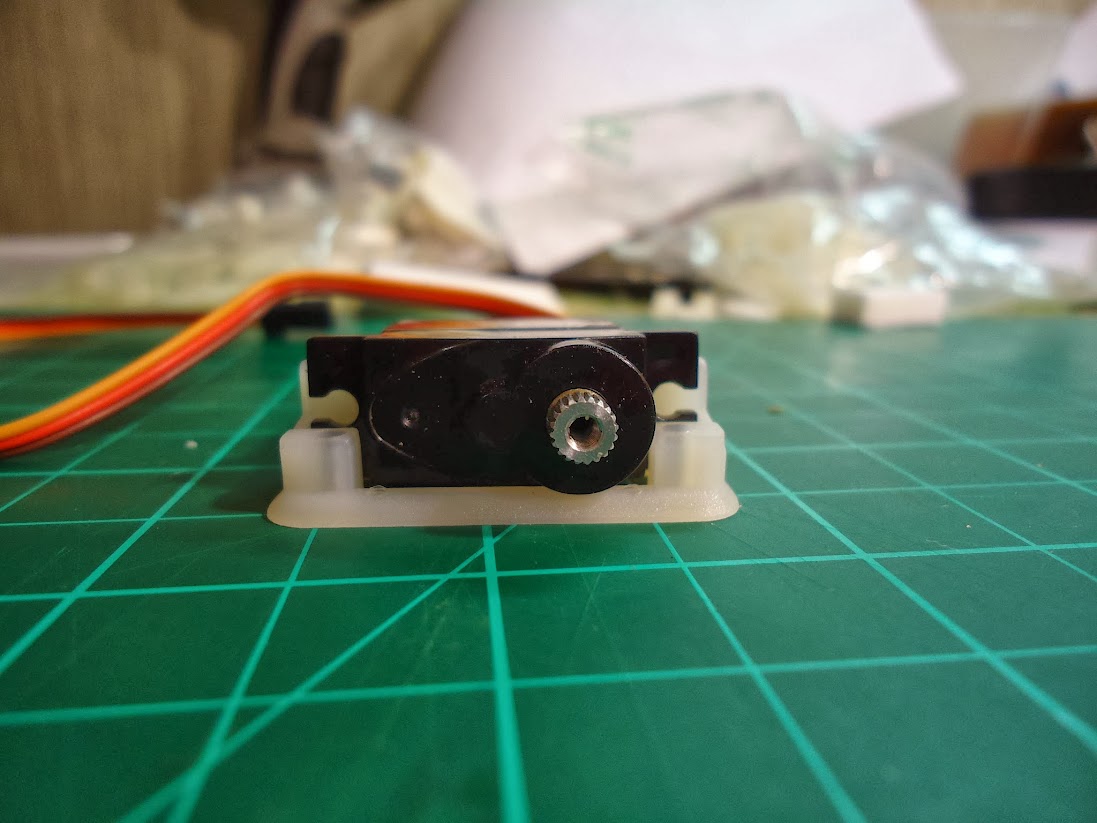

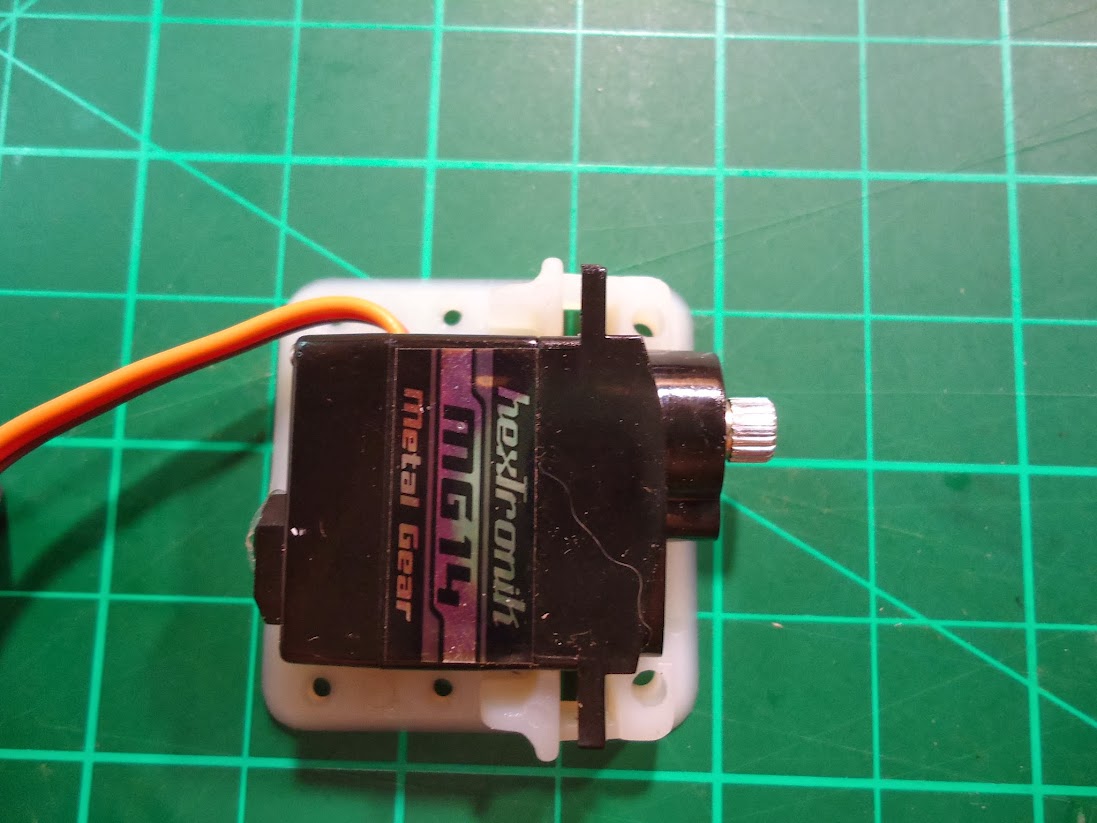

Подходит для  Hextronik MG-14 14г/2.2кг/0.11сек (мет. редуктор) Паркфлаер, HobbyKing

alt alt alt

Сервомашинка имеет следующие размеры. Исходя из них, можно подобрать серво такого (подобного) размера под данное крепление.

alt



4.Крепление сервомотора (5 штук в комплекте) Паркфлаер, HobbyKing

alt

В комплекте 5 креплений. Крепеж (винты-саморезы) в комплект не включены.

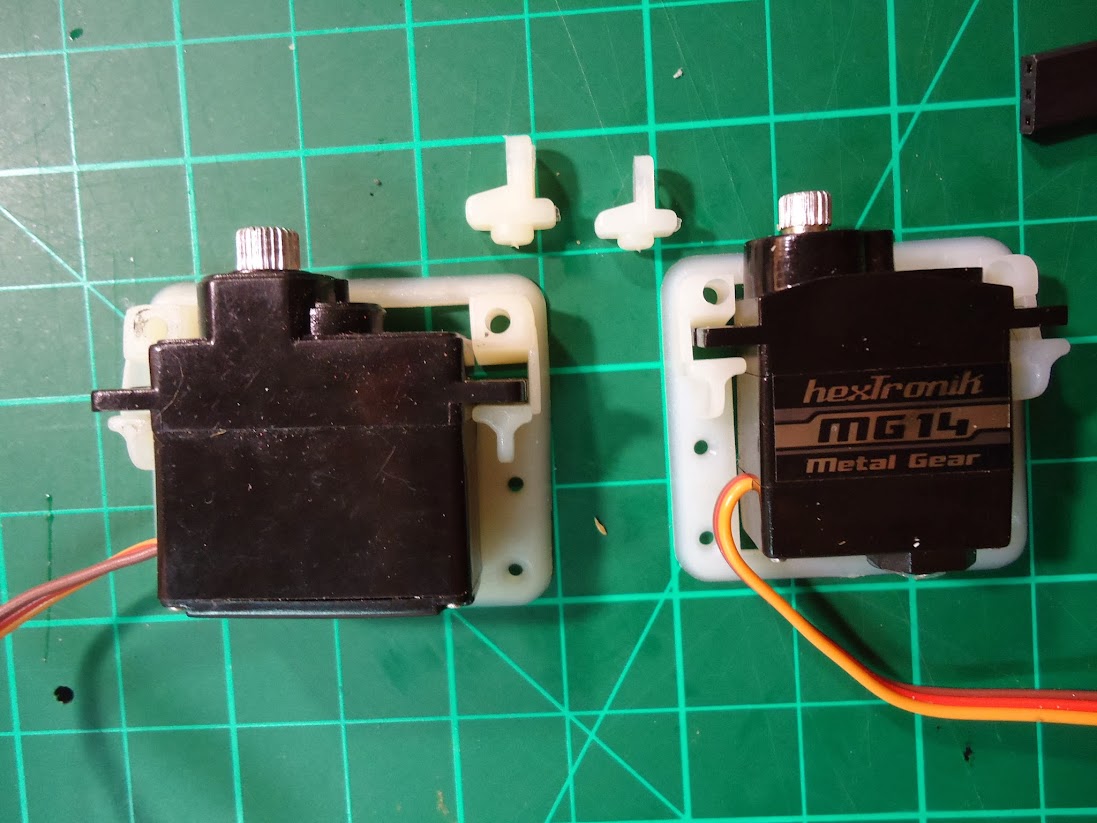

Чуть-чуть не подходит для  D-MG16 с металлическим редуктором 2.9кг/.08сек/18.8г Паркфлаер, HobbyKing. Если бы серва имела буквально на 1 мм меньшую ширину, то встала бы как родная.

На фото указанное крепление с большей сервомашинкой (MG16). На 2-м фото видно, как выгнулось основание крепления.

alt alt alt



Несколько слов о том, как устанавливаются сервомашинки и крепления.

Рассматриваемые крепления можно условно разделить на 2 типа.

1 – крепление-обтекатель, непосредственно на котором крепится сервомашинка, а также одновременно является обтекателем и защитой качалки сервопривода. Крепление съемное, устанавливается оно на крыле или фюзеляже, машинкой внутрь, при помощи 4-х винтов. Сама машинка зажимается прижимной планкой.





2 – крепление, служащее для установки на него сервомашинки. Крепление несъемное. Само крепление, как правило приклеивается к внутренней части крыла или фюзеляжа, либо крепится при помощи саморезов. http://img-fotki.yandex.ru/get/9830/126994866.3/0_d582f_72a5c2c3_XXL.jpg

Дополнительные детальки должны своими шпенечками входить в крепежные отверстия машинки. Вот так:



alt

Потом они распирают машинку на рамке. Вот:

alt



Проблема в том, что диаметр шпенечков разный. Надо взять те, которые входят в отверстие под шуруп в ушке машинки.

Примеры установки сервомашинки.

alt alt alt



Отдельное спасибо Юрию  Арзуманян (yuri_la) за помощь в предоставлении  материала по креплениям сервомашинок.

Успехов в творчестве,



A-street(Александр).
