Радиоконструктор "Электронные часы"
Обзоры - Самодельная электроника в моделизме
Автор: Alex

Приветствую всех!

В данной статье, хочу рассказать про такую вещь, как электронный конструктор. В данном случае, конструктор электронных часов с будильником и кукушкой.

Радио-электроникой я увлекся еще будучи школьником. Собирал детекторный радиоприемник и прочие примитивные схемы. А потом с отцом купили Советский электронный конструктор Старт 7176 "Электронные часы".

alt

Собрать то я их собрал, но они не заработали, то ли я, что то напутал, то ли деталь какая то оказалось не рабочей, но они так и не пошли. Было обидно и досадно. Но тем не менее, даже этот опыт был очень полезным, а работа с конструктором очень познавательна.

И вот спустя много лет, попался на глаза интересный набор для самостоятельной сборки и решил приобрести себе. Заказал на сайте banggood.com.

Посылка шла 21 день, доставка бесплатная, но без трека. Получил в своем почтовом отделении, все как обычно, без приключений. Приходит это дело в виде мелкого пакета.

alt

Вскрываем, смотрим что внутри.

alt alt alt alt

Состав набора

  • Плата?
  • Семисегментные цифровые индикаторы с точкой - 4 шт
  • Микросхемы - 2 шт
  • Рассыпуха (резисторы, конденсаторы, транзисторы, кварц, прочие элементы)
  • Кабель питания
  • Детали корпуса
  • Инструкция

Инструкция в комплекте идет на китайском языке. Для сборки этого достаточно (язык схемотехники единый для всех), а вот с настройкой были проблемы.

Процесс сборки

Нам понадобятся:

  • паяльник;
  • припой;
  • бокорезы;
  • нож.

Сборку принято начитать с пассивных элементов (резисторы, конденсаторы, кнопки и тп). В наборе идет два вида резисторов (510 и 4.7К), маркировка на них цветовая. Можно воспользоваться калькулятором или омметром. Но на самом деле все оказалось намного проще, они были подписаны.

Расставил резисторы согласно схемы, чтобы не выпадали подгибал контакты с обратной стороны. Потом обрезал бокорезами лишнее и одним махом пропаял все.

На этой фотографии видны подготовленные контакты резисторов и один ряд уже пропаян.

Припаял кнопочки

Панельки для микросхем, не забываем контролировать правильное положение по ключу (выемка на одном торце панельки).

Потом конденсаторы, диод, пищалку и разъем для прошивки микроконтроллера. Здесь требует контроля впайка диода, так как ему не все равно какой стороной!

Дело дошло до транзисторов, кварца, разъема для питания и панельки под батарейку. Проверяем правильность установки транзисторов, это тоже важно! Благо и на схеме, и на самой плате это все отмечено.

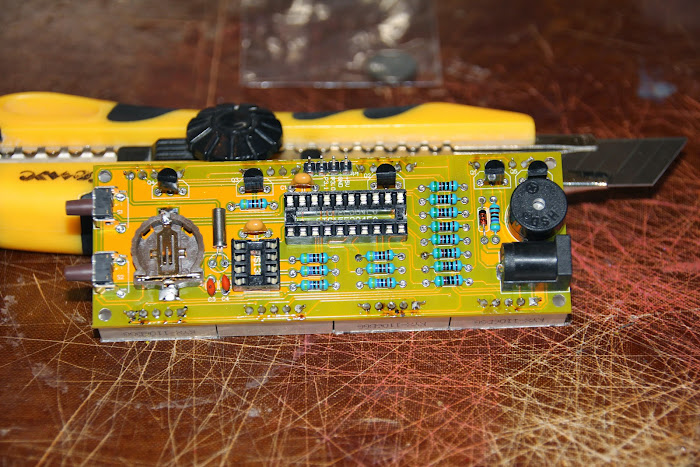

Все, все элементы с этой стороны на месте, осталось впаять цифровые сегменты. Расставляем их по своим местам, не забываем перевернуть один точкой вверх! И также одним заходом пропаял.

Все, часы собраны, барабанная дробь, настал момент истины...

Подключаем к источнику питания... Ура! Заработало!

Осталось собрать корпус. Инструкции на это дело нет, собираем методом подбора.

Часы собраны и настроены. Пару фото в интерьере.

Назначение кнопок и индикаторов

  • первые два индикатора - часы
  • два вторых индикатора минуты
  • две точки между ними - отсчет секунд
  • точка после минут - индикатор будильника (вкл/выкл)
  • верхняя кнопка - Инкремент, увеличивает значение
  • нижняя кнопка - Функции, настройка функций часов

Первоначальный сброс и тестирование

  • включить часы
  • зажать и удерживать кнопку Инкремент
  • нажать и отпустить кнопку Функции

После этого на часах выставится время 7:59 и через несколько секунд поменяется на 8:00, сработает будильник. Для остановки звукового сигнала будильника, кратковременно нажмите кнопку Инкремент.

Настройка

Настройка часов выполняется кнопкой Функции. Ее нажатие переводят часы в один из режимов настройки в следующей последовательности:

  • настройка времени, часы
  • настройка времени, минуты
  • настройка будильника, часы
  • настройка будильника, минуты
  • включение выключение будильника
  • настройка периода часовых сигналов, начало в часах
  • настройка периода часовых сигналов, конец в часах
  • включение выключение часовых сигналов
  • возврат к рабочему режиму

В каждом из режимов с помощью кнопки Инкремент можно менять заданное значение. Одно кратковременное нажатие добавляет единицу к текущему значению. В режимах где требуется включить или выключить функцию, соответственно включает.?

Впечатления от конструктора

Набор очень понравился! Собирать одно удовольствие. Порадовало качество печатной платы, очень качественно изготовлена. Все детали отлично подошли, ни какого напилинга не потребовалось.

Часы заработали сразу и уже тикают несколько дней. Светят очень ярко, поставил в коридоре.

К сожалению заказал я его буквально за пару дней до появления обновленной версии. В новой версии добавили градусник и регулировку яркости в зависимости от освещения. В любом случае, этот конструктор для тех кто хочет сделать электронное устройство своими руками. Как говориться, купить в магазине готовое устройство, может кто угодно, а вот собрать гаджет собственноручно, это совсем другое дело. К тому же это отличный подарок для подростка увлекающегося электроникой. Рекомендую!

PS: Часики очень понравились жене. Сказала закажи еще одни, белые с регулировкой яркости, поставим в комнате.

Спасибо что дочитали, предложения и замечания приветствуются!
