Импульсный ВЕС
Импульсный ВЕС

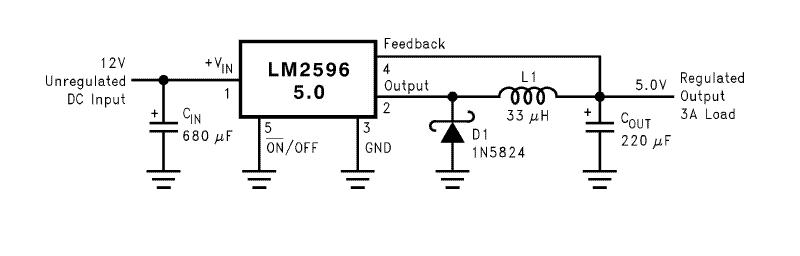

Предлагаю желающим собрать импульсный источник напряжения для питания приемника, серв и прочего.
Схема очень простая.
Микросхема 5 амперная, на схеме заявлен ток 3 ампера. Т.е. при 3 амперах она будет холодная как лед.
Собрать все это дело на маленькой плате, затянуть в термоусадку и сносу ей не будет.
- alldn
- Александр (г.Тамбов)
-
-
- 2863 Сообщений
-
Re: Импульсный ВЕС
во спасибо большое, в конце недели зайду в радио товары, как раз на этих воходных полетать не получится, из-за погоды, дак хоть это сделаю
- Nickola
- Ученик пилота
-
-
-
- 77 Сообщений
-
Re: Импульсный ВЕС
Я тоже себе сделаю. Так сказать учту Ваш опыт. Пока у меня 2S аккумулятор, но нужно готовиться к более высоковольтному аккумулятору.
Будете покупать микросхему, обратите внимание продавца, что Вам нужна 5 вольтовая. Они еще и на 3.3 вольта бывают.
- alldn
- Александр (г.Тамбов)
-
-
- 2863 Сообщений
-
Re: Импульсный ВЕС
Данная схема сильно флудит в эфир, использование фиритовых колец на выходе на проводе обязательно , или фильтр на фиритовом кольце на выходе обязательно!
если нет желания паять подобную схему , в магазах сотовых телефонов полно З\У 12-5 вольт , по цене 100 руб за штуку , но надо смотреть ампераж на них , хорошо подойдут для навигаторов
- Kigo
- Кузнецов Игорь Рязань
-
-
- 648 Сообщений
-
Re: Импульсный ВЕС
Ничего страшного тут нет, До наших 2.4 Ггц эти помехи не достанут.
У меня подобный стабилизатор стоит сейчас в Турниге, я писал об этом, ни каких неприятных последствий от установки нет.
Так что опасения сильно преувеличены.
- alldn
- Александр (г.Тамбов)
-
-
- 2863 Сообщений
-
Re: Импульсный ВЕС
alldn
в мегагерцовом диапазоне флудит и очень сильно , что 2 зарадки напроч перебивали прием на магнитоле
на 2.4 хз , возможно что в передатчике это не критично он пробивает на дистанцию, а вот в приемнике может быть неожиданно
- Kigo
- Кузнецов Игорь Рязань
-
-
- 648 Сообщений
-
Re: Импульсный ВЕС
Вот сляпал такой BEC правда на LM2596T ну это то же самое.Поставил в 5-ти см приемник -- в св,кв.фм диапозонах помех не наблюдалось.Правда весит 18гр -собирал из подручных деталей.Ток 2 ампера держит (выше не испытывал) .Этого достаточно для работы 20 серв одновременно -непрерывно.КПД при 9в -70% при12в-80% и т.д. Мне что смешно-в некоторых интернет магазинах цена такой фигни500-700р.Микросхема-50р.
- djcha
- Андрей
- Пилот
-
-
-
- 1424 Сообщений
-
Re: Импульсный ВЕС
а не напишите полный список компонентов, которые нужно купить, и их примерную стоимость?
- Schaman_235
- Марат (Сыктывкар)
- Пилот
-
-
-
- 243 Сообщений
-
Re: Импульсный ВЕС
Если нет опыта и базы по электронике то
- djcha
- Андрей
- Пилот
-
-
-
- 1424 Сообщений
-
Re: Импульсный ВЕС
Мне для самоля с ДВС тоже потребовался ВЕС, есть в наличии зарядка от сотового 5вольт 700мА, как думаете, по току подойдет?
Сервы в модели НХТ900 четыре штуки..
- ewgennn
- Евгений (Нефтеюганск)
- Пилот
-
-
-
- 429 Сообщений
-
Re: Импульсный ВЕС
HXT-900 потребляет 100 ма, так что пойдет.
- djcha
- Андрей
- Пилот
-
-
-
- 1424 Сообщений
-
Re: Импульсный ВЕС
Спасибо, значит попробую, а то не хочется возить регулятор только ради ВЕСа
- ewgennn
- Евгений (Нефтеюганск)
- Пилот
-
-
-
- 429 Сообщений
-
