Профильный И-16 EPP 800мм
Re: Профильный И-16 EPP 800мм
alex-anp написал(а):
Разъемы так и быть оставим.
Вот она, больная тема! Как рвзьемы акуратно выпаять?
На Яшке, пока разьемы отрывал, по другому не скажеш, думал раза три -пипец ппиемышу.
Может есть какая технология или тема про это?
С уважением Максим.
- Otton
- Максим В
- Пилот
-
-
-
- 814 Сообщений
-
Re: Профильный И-16 EPP 800мм
Otton написал(а):
Вот она, больная тема! Как рвзьемы акуратно выпаять?
Ну тут нет цели достичь очень низкой нагрузки на крыло, по этому возиться с припаиванием приемника к сервам нет желания.
Otton написал(а):
Может есть какая технология или тема про это?
Есть разнообразное паяльное оборудование для этого!
Отсос припоя
Оплетка для снятия припоя
Фен
Это из того что я знаю, возможно есть еще методы.
- alex-anp
- Шурик (Москва)
- Пилот
-
-
-
- 2590 Сообщений
-
Re: Профильный И-16 EPP 800мм
Облагородил контроллер
- alex-anp
- Шурик (Москва)
- Пилот
-
-
-
- 2590 Сообщений
-
Re: Профильный И-16 EPP 800мм
alex-anp,
Алекандр.
Приемыш в мясо крыла прятать будеш и провода от серв, в "крыло" втыкаться будут?
С уважением Максим.
- Otton
- Максим В
- Пилот
-
-
-
- 814 Сообщений
-
Re: Профильный И-16 EPP 800мм
Otton написал(а):
Приемыш в мясо крыла прятать будеш и провода от серв, в "крыло" втыкаться будут?
Да, благо мяса там много ))
- alex-anp
- Шурик (Москва)
- Пилот
-
-
-
- 2590 Сообщений
-
Re: Профильный И-16 EPP 800мм
alex-anp написал(а):
Есть разнообразное паяльное оборудование для этого!
Отсос припоя
Оплетка для снятия припоя
Фен
феном таким только убивать платы. Если не посдувает мелочевку,то перегреет плату 100%. Отсос и оплетка,хоть и помощники,но в данном случае неважные. У платы сквозная металлизация и несколько слоев экрана. Гарантированно замечательное отведение тепла. Самый лучший вариант залить штырьки со стороны пайки сплавом Розе и как только это место прогреется хорошо штырьки легко вынимаются. Можно и по старинке обычным 40Вт паяльником,греть и вынимать по одному штырьку,но вероятность выдернуть штырек вместе с металлизирующим пистоном.
- horiz64
- Игорь
- Пилот
-
-
-
- 1611 Сообщений
-
Re: Профильный И-16 EPP 800мм
horiz64 написал(а):
Можно и по старинке обычным 40Вт паяльником,греть и вынимать по одному штырьку,но вероятность выдернуть штырек вместе с металлизирующим пистоном.
Так и делал на Яшке, вынулись без проблем.
А Фен надо применять с насадками, которые сужают поток. Естественно в любом подобном деле, требуется опыт и сноровка.
- alex-anp
- Шурик (Москва)
- Пилот
-
-
-
- 2590 Сообщений
-
Re: Профильный И-16 EPP 800мм
alex-anp написал(а):
А Фен надо применять с насадками, которые сужают поток.
Воздушной паяльной станцией с регулировкой температуры и потока когда работаешь и то косяки бывают. А тут никаких регулировок. Так что лучше не пробовать,особенно тем,кто опыта совершенно не имеет и не осознает всех последствий.
- horiz64
- Игорь
- Пилот
-
-
-
- 1611 Сообщений
-
Re: Профильный И-16 EPP 800мм
Вживляем самолету "мозг"
Одним из минусов профильных моделей, является отсутствие пространства для размещения электроники. В результате летают они "потрохами" наружу.
А, что бы, наш Ишачек, не был похож на Зомби, проведем ему операцию по имплантации мозга приемника.
Приступим!

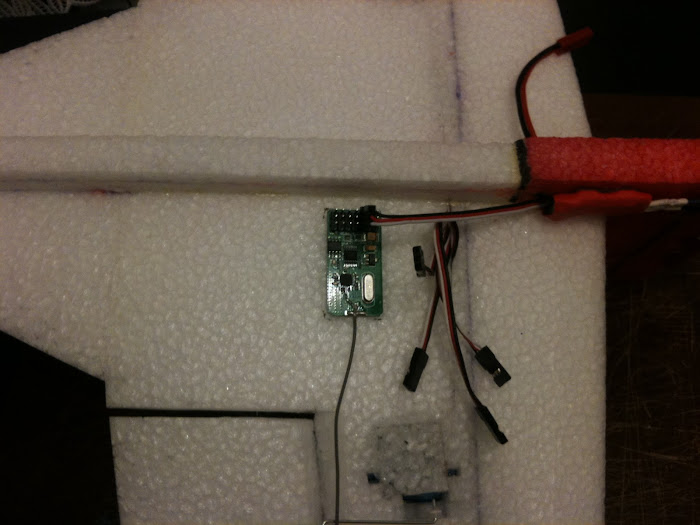

Прикидываем место где будет у нас вживлен приемник и размечаем площадку.
Берем скальпель модельный нож и аккуратно, по размеченным линиям, прорезаем деталь (в моем случае крыло) насквозь.
Извлеченный таким образом кубик, делим на три части, верхнюю крышку, нижнюю крышку и центральную часть (которая будет полостью для приемника).
Первую половинку вклеиваем на место, хорошенько проклеивая и выравнивая заподлицо.
Получаем вот такую нишу.
Размещаем в ней наш приемник.
Для антеннки делаем канавку и утапливаем ее туда.
Закрываем приемник второй половинкой, готово.
В принципе, таким образом,можно было спрятать его туда вместе с проводами, но решил оставить возможность подключать и отключать разъемы. Так сказать - "На всякий случай!"
- alex-anp
- Шурик (Москва)
- Пилот
-
-
-
- 2590 Сообщений
-
Re: Профильный И-16 EPP 800мм
Еще не надоел проект?
Тогда, продолжим, финишные работы.

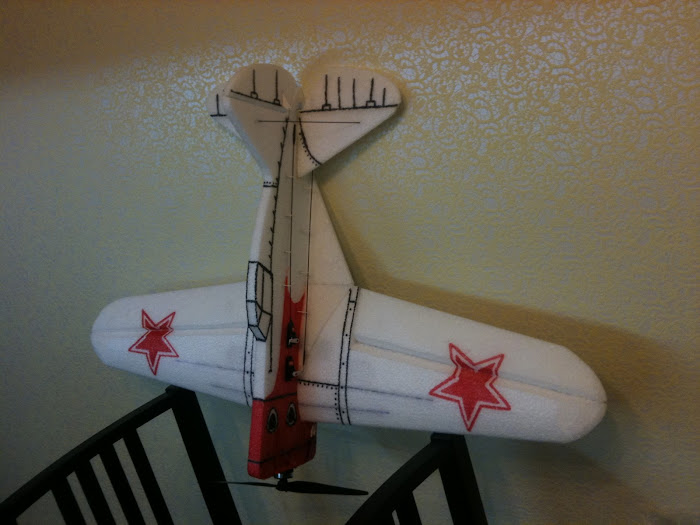

Центроплан, передняя кромка крыла и зализы зашиты листовым аллюминием, установлено шасси, нанесены знаки отличия.
Сильно копийно не стал наносить деталировку, больно ее там много.
За одно научился рисовать звезды
Сухой вес (не заправленного батарейкой) самолета - составил 172г.
Батарейки планируются весом 50г для медленно и печально и 70г для пошустрее, а там посмотрим.
На носу майские праздники, надеюсь удастся как следует погонять его по небу.
- alex-anp
- Шурик (Москва)
- Пилот
-
-
-
- 2590 Сообщений
-
Re: Профильный И-16 EPP 800мм
э... м... нет слов, одни эмоции!
- Alexs25
- Александр
- Пилот
-
-
-
- 1106 Сообщений
-
Re: Профильный И-16 EPP 800мм
Сань! Ты просто монстяра! Ждем видос полёта!
