Ох как много всего тут произошло за два дня.  По пенорезке. Мой станок вполне может вырезать гаргрот на самолет. Для этого и три оси. Что касается трапецевидного крыла - делает псевдо трапецию - подглядел на РС-группс.


Отличие от станка описанного двумя постами выше - мой станок "комнатный" вполне влазит на заднее сиденье авто. У меня моделка 1,5х2 метра (балкон) - стоит две, т.к. начал собирать новую версию станка - поэтому первый станочек и продаю. Что касается станков с 4-я независимыми консолями - так его строить имеет смысл только с размерами рабочего поля 1000х1000х2000 (как у Егора) если рабочее поле меньше - так и смысла нет вырезать 3Д-наперстки. Изначально я начал строить станок с размерами 500х500х1000, но посчитал и получилось, что конус со сторонами 30 градусов на нем можно будет вырезать с диаметром основания не более 80мм. Я разобрал тот станок. А места он занимал 800х800х1300 мм . На последнем станке я легко режу детали 3Д - за два прохода.

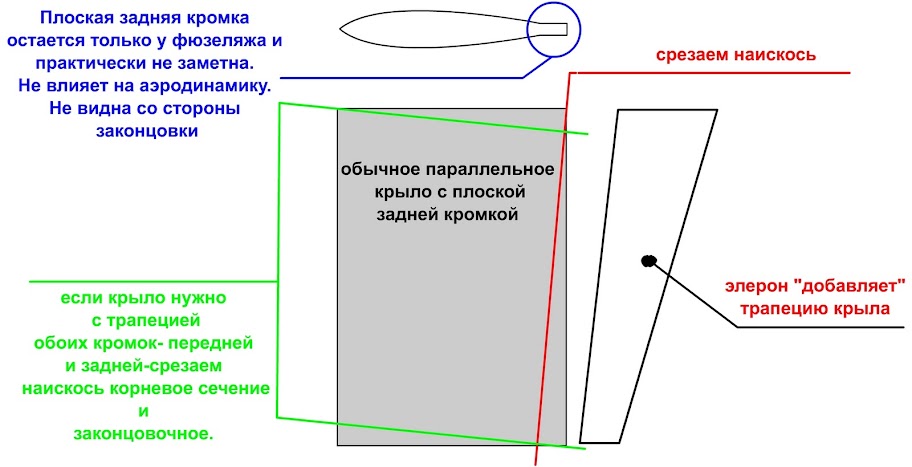

Не думаю, что у меня уйдет на поиск меньше времени чем у вас..... статья была посвящена какому то простому плосколету, а принцип резки трапеции просто приводился как пример. Смысл в том, что задняя кромка крыла делается параллельной и вытянутой, затем срезается наискось.....к этой кромке крепится элерон.....

Оригинальная конструкция станка. 5 балов!! Смотрю различные конструкции -один вопрос чем крепится блок пены к столу ? .Если делать на 4 движка,то стол будет неподвижным  ( в Вашем случае стол двигается по салазкам) ,а точки крепления струны будут двигаться по 2-м осям ? Где брали движки и по чем? В принципе ,вдвоем на примитивной пенорезке по лекалам  для себя резать очень выгодно.Только проблема из чего делать негорючие и неплавящиеся лекала (тонкий люминь кончился недавно)..
Станок Ваш можно пристроить в Новоалексеевскую пустынь(там 300 кадетов учится + просто школьники),но сначала там надо организовать авиамодельный кружок ( я не могу-стою в очереди на каронографию серца) а местные учителя-тупорылы и набожны.Максимум -соорудят огромный плот и пытаются по узкой речке поплавать (причем долго не врубаются,пачему плот стоит на месте и не плывет в самых узких местах).

Andrew1978 написал(а):

Shurik-1960 написал(а):

Оригинальная конструкция станка. 5 балов!! Смотрю различные конструкции -один вопрос чем крепится блок пены к столу ?

Спасибо. Блок пены не крепится ничем. Струна при резке его не касается. Изначально на стол клеил полоски наждачки, практика показала - лишнее. Иногда на пенопласт сверху кладу дюралевые пластины размером 4х20х200 мм. Но это сугубо для того чтоб изогнутый лист пенопласта ровно прижимался к столу. Моторы 42 размера с толщиной набора магнитопровода 20 мм , 1,2 ампера, примерно 4-5 кг тяги. Моторы стараюсь собирать отовсюду - одно время скупал горелые копиры по 300-500 руб ради них. В среднем, каждый мотор обходится 500-600 руб.
Что касается 4х-осевой пенорезки, я высказывал свое мнение выше. Делать ее с такими размерами поля бессмысленно. На моем станке можно вырезать консоль длиной 600, толщиной профиля до 230 мм () и хордой до 280 мм Для резки такой же консоли, но с трапецией размеры поля нужно увеличить в 2 раза. Т.е. размер станка увеличится уже в 2,3 раза. Моторы нужны будут минимум 56 размера. А это мин 1,5 амп на обмотку или 3 ампера на мотор, или 12 ампер на станок. Это совсем другой конторолер и другой блок питания. Плюс стоимость на направляющие увеличится кратно. Итого стоимость уйдет далеко за 25 т.р. Станок на тросиках, коий тут хвалили, меня не вставил ниразу. Повторяемость никакая. ПО далеко от совершенства. Нерусскоязычное (год назад им баловался - может что и поменялось с тех пор), плюс громозкость и стационарность конструкции.

В стадии завершения чертежи самолета Lazy Bee



Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript

Если продавать самолеты по 500 руб - 30 шт - станок оправдывает себя за три дня.....(10 самолетов в день с частыми перекурами)  самому производить самолеты не позволяет жилплощадь.
