Цессна 152
Re: Цессна 152

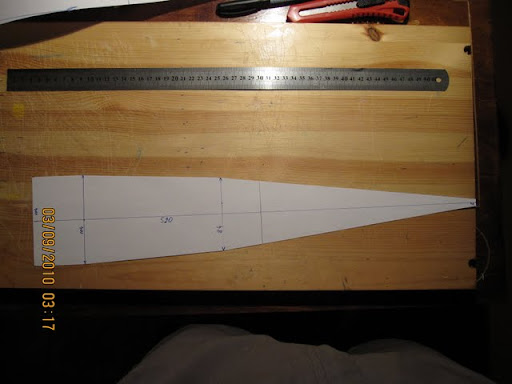

Вот бумажный шаблон Очень Важной Детали, т е Рамы, на которой стыкуется весь фюзеляж. Делается она из двойной потолочки.
Так же были вырезаны и боковые симметричные части фюзеляжа.
К сожалению некоторые (но не очень важные) процессы зафотографировать не получилось, потому что фотоаппарат отдавал брату.
- Yurkin
- Юрий
-
-
- 708 Сообщений
-
Re: Цессна 152
Yurkin написал(а):
Файл с шаблонами Самолётки под Компас 3D могу прислать на почту, чтобы его как-то прикрепить сюда. Весит он 25kb.
Кидайте его на файлообменник и ссылку здесь размещайте, все дела...
Например, ifolder.ru ещё и торренты поддерживает.
- Rhino
- Тарас Петрович (Новосибирск)
- Пилот
-
-
-
- 584 Сообщений
-
Re: Цессна 152
Rhino,
Спасибо, тоже вариант -)
- Yurkin
- Юрий
-
-
- 708 Сообщений
-
Re: Цессна 152
Вот здесь лежит файл под Компас: narod.ru/disk/24844972000/%D0%A6%D0%B5%D1%81%D1%81%D0%BD%D0%B0_152.frw.html
- Yurkin
- Юрий
-
-
- 708 Сообщений
-
Re: Цессна 152

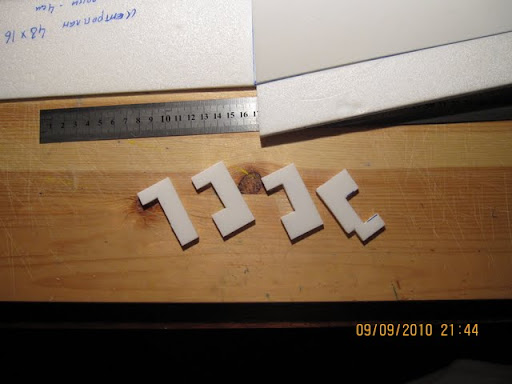

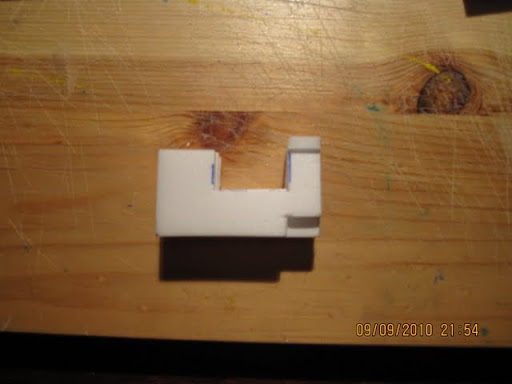

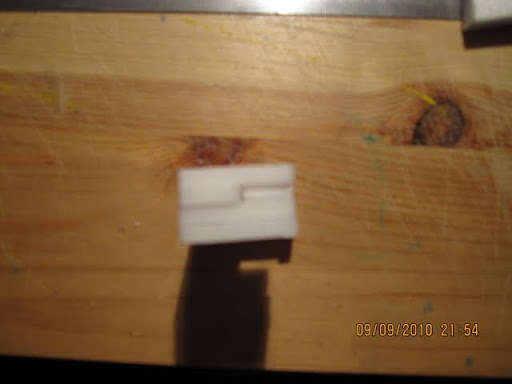

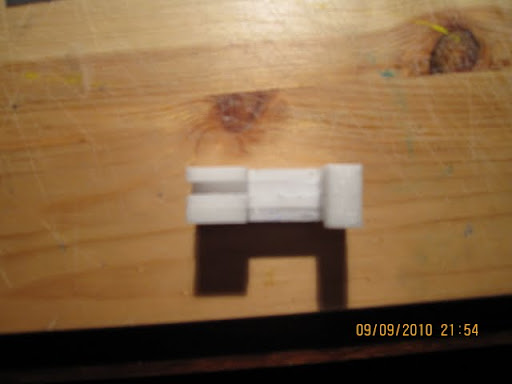

Пора бы уже дособирать Крыло, но перед тем надо установить сервы. Для них сооружаем посадочные гнёзда:
Помним, что у сервы есть провод.
- Yurkin
- Юрий
-
-
- 708 Сообщений
-
Re: Цессна 152

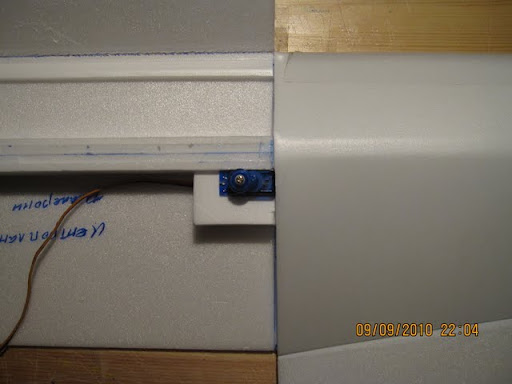

Сажать сервы на клей не стал, они достаточно туго вошли, прослойки из клея (Титан) делают своё дело, и сверху серва зафиксируется дополнительно при заклеивании центроплана.
- Yurkin
- Юрий
-
-
- 708 Сообщений
-
Re: Цессна 152

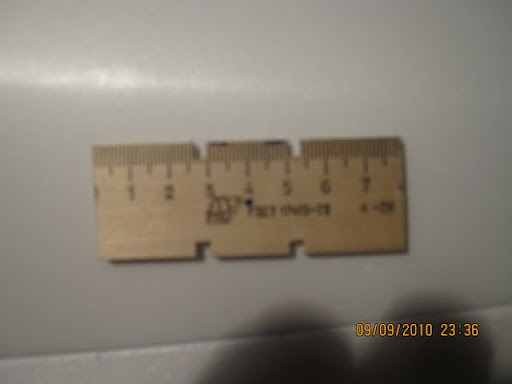

Мотораму Самолётки выпилил лобзиком из линейки длинной 50 см, она как раз подошла по ширине, по толщине и вообще...

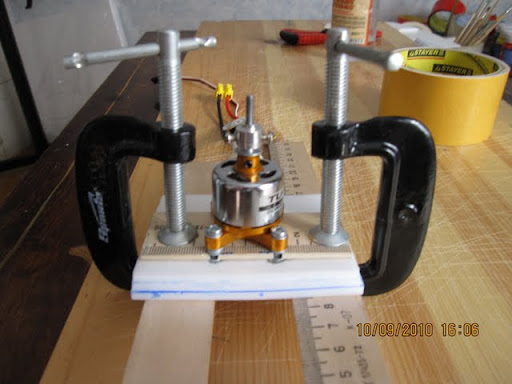

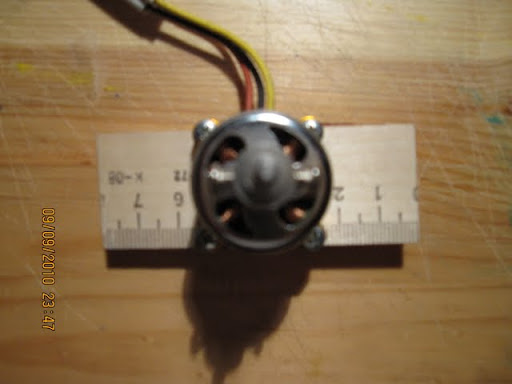

Вот моторчик уже прикручен:
Гайки и шайбы с обратной стороны прихватил на эпоксидку, чтобы можно было моторчик открутить, если что...
- Yurkin
- Юрий
-
-
- 708 Сообщений
-
Re: Цессна 152
Моторама будет приклеена к носовому шпангоуту из тройной потолочки. Под гайки и торчащие болты надо заранее выбрать ямки. Я по простому проковырял их ножом и маленькой отвёрткой.
Вот узел уже в сборе:
- Yurkin
- Юрий
-
-
- 708 Сообщений
-
Re: Цессна 152

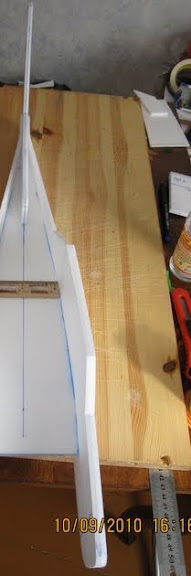

Это уже подсобранный фюзеляж:

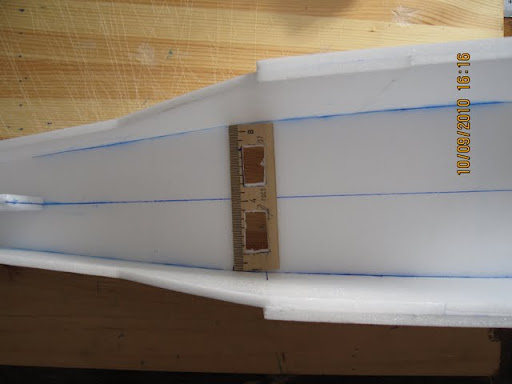

Сервы рудера и элеватора решил ставить внутрь, и сделал для них вот такой "установочный узел" из линейки.

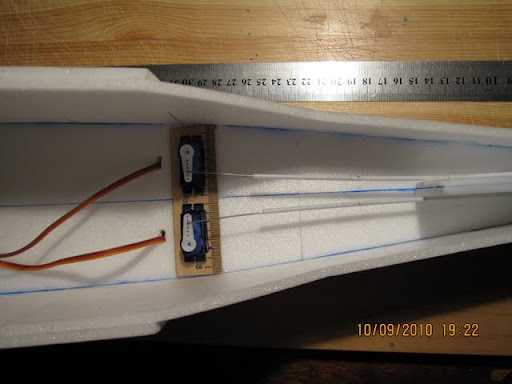

Вот, сервы уже определены на свои места
- Yurkin
- Юрий
-
-
- 708 Сообщений
-
Re: Цессна 152
Судя по информации в углу фото, работа кипит в три смены?!
Очень интересная получается статья!
- zvn3131
- Виталий (Краматорск, Украина)
- Пилот
-
-
-
- 993 Сообщений
-
Re: Цессна 152

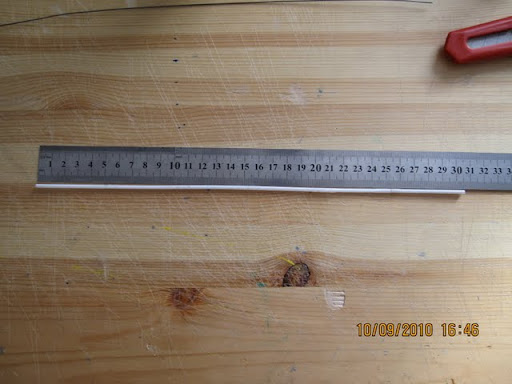

Тяги рудера и элеватора будут длинными, и не совсем прямыми. Потому для них нужны боудены. Делаем их из ватных палочек, и скотча.
Прикидываем, как должны проходить тяги, и соответственно размещаем боудены. Я прихватил их узкими полосками скотча к килю.
Тяги сделал из карнизной проволоки 0.7 мм. Вот так получилось:

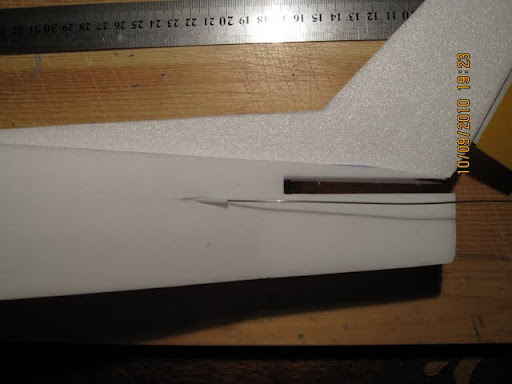

Это торчит наружу тяга элеватора:
А это тяга рудера:
- Yurkin
- Юрий
-
-
- 708 Сообщений
-
Re: Цессна 152
zvn3131,
Пока есть время, хочется его максимально интересно использовать.
Статья ещё не получилась...
будем дописывать вместе, потому что в одиночку я уже моск сломал по поводу "как что устроить"
- Yurkin
- Юрий
-
-
- 708 Сообщений
-
