Приговор Турниге 9х
Приговор Турниге 9х
Много раз читал об переплюсовке РУ и вот сам наступил на енти же грабли..... Собрал за 2 вечера тушку Слойки С и вклеил сервы управления. Хотел подключить к Турниге 9х и навесить тяги . ПОЗВАЛА МАЛЕНЬКАЯ ДОЧЬ И РАБОТУ ОСТАВИЛ... С ВКЛЮЧЕННОЙ турнигой.Через час вернулся-пищит,низкий заряд акка.Вынул акк и поставил на зарядку и забыл что подключаю акк с танцами и бубном ( и на даче нет тестера прозвонить провода): на акке разъем от 2-х баначного балансира а на Турниге от 3-х. Короче вставил вроде по памяти (там всего 2 положения вправо на 2 штырька или влево).ВКЛ и нет пищания-быстро выкл.Но запашек паленого пошел.Разобрал,визуально инчего сгоревшего не нашел.Вопрос _Что сгорает при переплюсовке при подключении через балансирный разъем? Пипец Процу или есть надежда реанимировать.Просто смотреть эл. Схему не вижу смысла поскольку таких тем было много.Что скажут терпилы и разбирающиеся?
- Shurik-1960
- Аленксандр Грязнов
- Пилот
- 1766 Сообщений
-
Re: Приговор Турниге 9х
Переплюсовка Турниге 9х

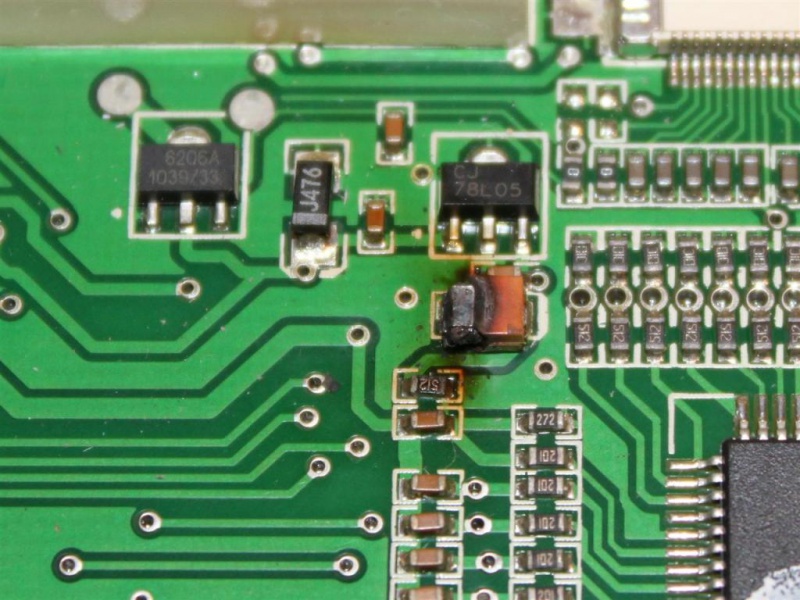

1. Как правило, выходит из строя танталовый конденсатор ёмкостью 10 (должно быть 47?) мкФ на 20В, корпус B (на фото - сгоревшая деталь в центре). Этот конденсатор может отсутствовать в некоторых экземплярах Turnigy 9x [10], в таком случае рекомендуется его впаять, чтобы не было лишних пульсаций и наводок. По вольтажу лучше брать с запасом, можно на 25В. Плюс справа. Замена конденсатора обычно полностью восстанавливает работоспособность Turnigy 9x. Но не спешите включать пульт! Проверьте остальные пункты в списке.
2. Кроме конденсатора могут быть подпалены токопроводящие дорожки печатной платы. Внимательно осмотрите плату (в том числе и с обратной стороны, где прокладка под LCD-экран) и при обнаружении повреждённых дорожек - восстановите их с помощью навесного монтажа из проводков.
3. Нужно убедиться в исправности стабилизатора напряжения 78L05 в корпусе SOT-89 (на фото - деталь над сгоревшим конденсатором), который может сгореть, выдавать пониженное напряжение или выдавать напрямую напряжение аккумулятора (8..12В), что опаснее всего. Лучше всего - выпаять его (чтобы не подвергать опасности другие элементы в схеме) и измерить выходное напряжение, которое должно быть равно 5В (05 в маркировке 78L05). В случае обнаружения неисправности стабилизатора - заменить. Можно на КРЕН5. Если под рукой нет детали на замену, можно использовать и импульсные или линейные стабилизаторы на 5В в виде отдельных устройств, например, как показано на фото.
4 Справа от стабилизатора напряжения 78L05 в корпусе SOT-89, рассмотренного выше, расположен стабилизатор напряжения 6206А на 3.3В, его также нужно проверить на исправность. На замену могут подойти LN6206, MCP1702, MCP1703 или MCP1703A.
Аналогичным образом нужно проверить и остальные стабилизаторы в схеме, в том числе 78L05 в корпусах TO-92 на плате с выключателем, (например, пищалка питается от отдельной 78L05), а также в ВЧ-модуле. В штатном ВЧ-модуле стоит 78M05 в корпусе TO-220.
5. Иногда выходит из строя транзистор на плате с пищалкой.
- konst
- Константин (Москва)
- 28021 Сообщений
-
Re: Приговор Турниге 9х
Чёт на тебя не похоже, дядь Кость.
- manych
- Макс
- 1546 Сообщений
-
Re: Приговор Турниге 9х
Понял ошибку - я включал по шипу в крайнее левое и получилось + на - ( на тройнике идет - потом + в центре и опять - ). Сразу впаяю Диод в разрыв дорожки на штекер +.
- Shurik-1960
- Аленксандр Грязнов
- Пилот
- 1766 Сообщений
-
Re: Приговор Турниге 9х
Плата с поцессором-чистая без повреждений. На кондере-муха не сидела.Дорожки все чистые.Остальные платы в деревне.Взядл чтобы понять какой версии плата для перепрошивки.
- Shurik-1960
- Аленксандр Грязнов
- Пилот
- 1766 Сообщений
-
Re: Приговор Турниге 9х
Народ, Юзал в нете но так и не втюхал как определить V1 или V2 плата на передатчике? на плате в углу надпись : FS-TH9 MAIN-V14 ZLH Версия 1 получается?
- Shurik-1960
- Аленксандр Грязнов
- Пилот
- 1766 Сообщений
-
Re: Приговор Турниге 9х
Shurik-1960 написал(а):
как определить V1 или V2 плата на передатчике?
http://rc-aviation.ru/forum/rss/forum/f … task=topic
Пост 198. Точка 2 подсоединена к разным по счету выводам микропроцессора.
- skl61
- Андрей (Москва)
- Пилот
- 772 Сообщений
-
Re: Приговор Турниге 9х

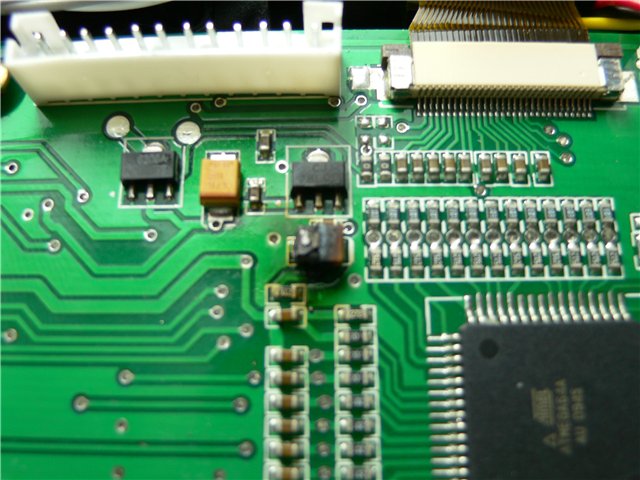

Андрей .Тута 2 фото и я пытался найти отличия.....
- Shurik-1960
- Аленксандр Грязнов
- Пилот
- 1766 Сообщений
-
Re: Приговор Турниге 9х
На форуме нашел experimentator ( Андрей) ,который в МСК и согласился починить мою Турнигу. Еду в МСК отдавать аппарат. Буду в СВАО 2 дня,возьму пару самиков полетать.
- Shurik-1960
- Аленксандр Грязнов
- Пилот
- 1766 Сообщений
-
