Электроника используемая на модели.

Ее вес составляет 245 граммов.

Модель собрана из доступных материалов: потолочка, скотч, линейки, фанера.

Собираем крыло. Оно состоит из 2–х консолей, которые собраны в свою очередь из 2-х половинок – верхней и нижней.

После сборки консоль будет иметь вот такой профиль.

Склеиваем между собой консоли и вклеиваем лонжерон, состоящий из 3 слоев потолочки.

Обтягиваем крыло пленкой для обтяжки учебников. Навешиваем элероны.

Лобик крыла обтягиваем армированным скотчем.

Из 2-х слоев потолочки собираем 2 вертикальных стабилизатора. На один из вертикальных стабилизаторов заранее устанавливаем сервомашинку.

Стабилизатор изготовлен из 1 слоя потолочки с вклейкой отрезка линейки для придания прочности.

Собираем фюзеляж. Склеиваем между собой концы двух 50-ти сантиметровых линейки армированным скотчем.

После этого вклеиваем вставки из потолочки. Получилась вот такая конструкция.

Приклеиваем крыло к фюзеляжу, предварительно установив монтажные площадки под серво.

Приклеиваем вертикальные стабилизаторы и горизонтальный стабилизатор. Здесь же вклеиваем полозья на которые будет опираться турбина.

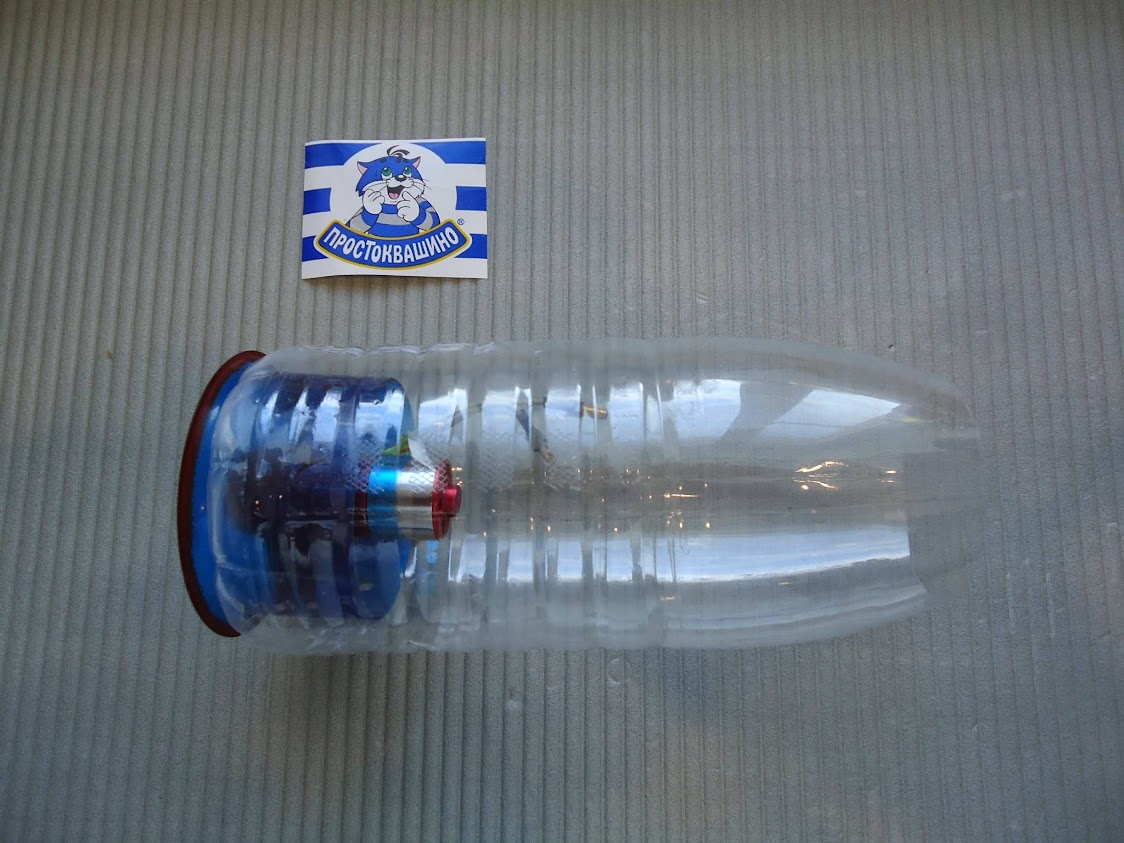

Турбина импеллера изготовлена из пластиковой бутылки из-под молока «Простоквашино». На бутылке изображен кот Матроскин, собственно говоря, откуда и произошло название модели!

Для того, чтобы импеллер плотно входил в турбину, «подматываем» импеллер 2 слоя потолочки. Потолочка крепится на импеллер при помощи 2-х стороннего скотча.

Турбина крепится к планеру при помощи стяжек.

Вклеиваем кабанчики, устанавливаем сервомашинки, тяги. Монтируем регулятор и приемник.

Наклеиваем декали, вырезанные из этикеток бутылок с молоком. Используем 2-х сторонний скотч.

Вес собранной модели вместе с АКБ составляет 477 граммов.

Чертеж модели приведен ниже.

Чертеж в формате *.dxf можно скачать здесь.
