HACKER Super Zoom 2 EPP 1000

HACKER Super Zoom 2 EPP 1000

Привет всем, не равнодушным к 3D пилотажу!
Эта тема про модель HACKER Super Zoom 2 EPP 1000мм, хотя могла быть и про RC-factory Sbach 342 EPP 1010мм, очень он мне понравился smile
Вот только цена! Более 4000 руб. за нарезку, да качественную нарезку, но все таки нарезку пены, жаба задушила.

Переломный момент настал после просмотра темы Hummer EPP - 3D, мелькнула мысль, а почему бы и не Zoom, ведь модель не просто так у всех на слуху и тот же HK выпускает модель Hummer скопировав ее с Zooma.

Стал смотреть кто продает их, у нас это Avionix, если заказывать через них то цена получалась ~2400руб. Но из за проблем с нашей "горячо любимой" почтой получить самолет к осени что то мне не улыбалось. Залез на барахолку РЦДизайна и о чудо, нашелся коллега который продавал именно то что мне нужно smile Разницу в 200руб. посчитал вполне нормальной за то что не придется ждать у моря погоды, уповая на нашу "горячо любимую" почту, договорились о встрече и вот он уже у меня.

https://lh4.googleusercontent.com/-fj-E52Nz9Sw/UaXAQhK0xXI/AAAAAAAAEEg/FqA7PgHYmL4/s700/img%2520002.jpg

https://lh3.googleusercontent.com/-fyl8bRwlVhM/UaXAQhXrAyI/AAAAAAAAEEk/cO_Q0aV8kBo/s700/img%2520005.jpg

Далее буду освещать здесь процесс сборки, настройки и полетов.

Изменено: alex-anp
03-06-2013 11:50:00

Пульт: FrSky TARANIS X9D | Ангар: http://rc-aviation.ru/forum/topic?id=7262

alex-anp
Шурик (Москва)
Пилот
ranks
useravatar
Offline
2604 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: HACKER Super Zoom 2 EPP 1000

alex-anp,
Приветствую Александр!
Уже пора профессионально темы разворачиваить.
--пепвое сообщееие для затравки---
Набор такой то.... Покупался там та .... за столько то....
Упаковка такая то....  обошелся с доставкой во столько то....
---следуещее сообщееие----
В наборе видим то то и то то....
Качество на первый взгляд такое то...
Инструкция так то и так то описывает постройку.....
Вес деталей такой то.....
--следующее---
Производитель рекомендует такую то электронику.....
У нас имеется такая то......
А на счет мотора подумаем.....

smile  это вопросы которые уже созрели. Ну и конечно все сдобрить фото. Некоторые люди фото помнят лучше чем текст.
С уважением Максим.

Otton
Максим В
Пилот
ranks
useravatar
Offline
821 Сообщений
Дата рождения
Администратор отключил публичную отправку сообщений

Re: HACKER Super Zoom 2 EPP 1000

Приступим!

HACKER Super Zoom 2
Управление 4 канала.
Размах 1000мм.
Рекомендованный полетный вес 390г.
Рекомендованный мотор 120-150Вт.

В наборе у нас нарезка из EPP (две консоли крыла, фюзеляж, две боковые накладки на фюзеляж, горизонтальный стабилизатор и киль), вес нарезки 135г.

https://lh6.googleusercontent.com/-FnaIJ0u1y1Y/UaiDHPvxUVI/AAAAAAAAEE8/iaOkGtoygQQ/s700/IMG_2002.jpg

Фурнитура (кабанчики, тяги, шасси, колеса, тапки, моторама, трубочки термоусадки, наконечники тяг.) вес 48г.

https://lh6.googleusercontent.com/-6QInlK-Uoc8/UaiDHDwhbxI/AAAAAAAAEFA/xRYu858o04U/s700/IMG_2006.jpg

Карбоновые прутки (1.5 мм 4 шт.) 9г.

https://lh6.googleusercontent.com/-wUUrOD6gdzA/UaiDIQtIAtI/AAAAAAAAEFQ/c1Awfz83IN8/s700/IMG_2009.jpg

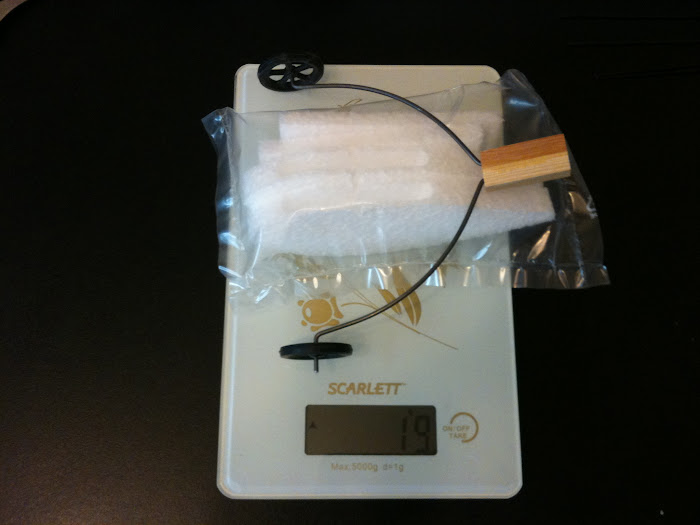

Взвесил шасси отдельно, так как они съемные, 19г

https://lh3.googleusercontent.com/-PbLMjfAveDk/UaiDIg3cgII/AAAAAAAAEFU/5yJ63fJq4w0/s700/IMG_2011.jpg

Моторама из фанеры, 7г.

https://lh4.googleusercontent.com/-keZRb0qu1GI/UaiDIjfJCPI/AAAAAAAAEFY/NTvGsacJrN0/s700/IMG_2015.jpg

Кабанчики из ПВХ, 3г

https://lh6.googleusercontent.com/-3pD300MutqY/UaiDJ9pOzuI/AAAAAAAAEGM/SQCx8epGnUE/s700/IMG_2022.jpg

Рейка для усиления РВ, 3г.

https://lh6.googleusercontent.com/-OWn7C5MM1kI/UaiDJgF_chI/AAAAAAAAEFo/BKpBBttzG7k/s700/IMG_2018.jpg

Прочая мелочевка, 8г.

https://lh5.googleusercontent.com/-Tqcm1r4ogdE/UaiDK9TNrMI/AAAAAAAAEGA/vkqq563Wnpk/s700/IMG_2024.jpg

Ну что могу сказать, качество вполне приличное. Нарезка качественная, все ровненькое, все сходится, кромки скруглены.
Инструкция на двух языках, Чешский и Английский. Но сделана грамотно, можно разобраться не читая, по иллюстрациям, на них все четко размечено, что где и куда.
Сборка по инструкции предполагается на Циакрин с активатором, сразу скажу, что эту рекомендацию я проигнорирую smile

Пульт: FrSky TARANIS X9D | Ангар: http://rc-aviation.ru/forum/topic?id=7262

alex-anp
Шурик (Москва)
Пилот
ranks
useravatar
Offline
2604 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: HACKER Super Zoom 2 EPP 1000

"Сборка по инструкции предполагается на Циакрин с активатором, сразу скажу, что эту рекомендацию я проигнорирую " -даже боюсь предположить?!
smile
С уважением Максим.

Otton
Максим В
Пилот
ranks
useravatar
Offline
821 Сообщений
Дата рождения
Администратор отключил публичную отправку сообщений

Re: HACKER Super Zoom 2 EPP 1000

Сборка!

Как и отметил выше, по инструкции производителя все клеится на Циакрин. Но на мой взгляд это не лучший вариант. Циакрин дает очень жесткий шов, вызывая так сказать точки напряжения в таком эластичном материале как EPP. Лучше использовать более эластичные клея, как вариант УхуПор или аналогичный. Сам же решил клеить нарезку клеем PUR-501. Он имеет очень хорошую адгезию к EPP и хорошо заполняет щели.

Соединяем две консоли в крыло.

https://lh3.googleusercontent.com/-xl3P5Uqo9cE/UaxCneYFApI/AAAAAAAAEJE/pzTGOkg0qPo/s700/IMG_2028.jpg

Параллельно клеим накладки на фюзеляж.

https://lh5.googleusercontent.com/-WgvfFIuaPKM/UaxCnh5CaVI/AAAAAAAAEGY/jhRfp4NZy3E/s700/IMG_2031.jpg

Разметил положение под карбоновые прутки, прорезал канавку ножем, нанес на ее клей и вставил пруток. Для вклейки прутков карбона использовал клей UHU.

https://lh3.googleusercontent.com/-gxw5UdRA1Fc/UaxCpMQS_AI/AAAAAAAAEJM/pFQPCrnsNnk/s700/IMG_2037.jpg

В боковые накладки тоже вклеивается пруток карбона. Фюзеляж прижал к ровной поверхности грузом, что бы не повело.

https://lh3.googleusercontent.com/-L9i3QXlCzhk/UaxCooPYgFI/AAAAAAAAEJI/dW1lGQkixbU/s700/IMG_2035.jpg

Разметил место под усилитель РВ.

https://lh4.googleusercontent.com/-eX0Vlse-62U/UaxCpN9XVTI/AAAAAAAAEJQ/ZkMVf9qw6FM/s700/IMG_2040.jpg

Вклеил усилитель, сосновая рейка 3х8мм (клей PUR-501).

https://lh6.googleusercontent.com/-cPTo61rOJMo/UaxCqAYdTvI/AAAAAAAAEHA/1Twqy6K-pIc/s700/IMG_2043.jpg

Кабанчик, тоже на PUR-501.

https://lh4.googleusercontent.com/-V4eGHSFGowE/UaxCqYo-y1I/AAAAAAAAEHI/L0kJFcisuEo/s700/IMG_2044.jpg

Вклеил мотораму, клей PUR-501, в качестве распорки вставил ответную часть подрамника мотора (идет в комплекте).

https://lh3.googleusercontent.com/-6zeNyIT59wE/UaxCqqdg2MI/AAAAAAAAEHM/JQo7k3DrIN4/s700/IMG_2047.jpg

Кабанчик РН (PUR-501).

https://lh6.googleusercontent.com/-UUpVPg8iAWc/UaxCsJpRl1I/AAAAAAAAEHk/MynxuHZT3tk/s700/IMG_2050.jpg

Стоит отметить, что в инструкции указаны положения всех вклеиваемых элементов с точностью до миллиметра, очень удобно.

Установил стабилизатор, также на PUR-501, схватывается он порядка 20 мин. можно спокойно отрегулировать положение и прямые углы.
В принципе стал он четко на свое место, так как в нарезке предусмотрены небольшие шипы.

https://lh4.googleusercontent.com/-gXBx6kSN6rI/UaxCsua541I/AAAAAAAAEH0/vVEH5_Une4g/s700/IMG_2054.jpg

Пока встает клей на стабилизаторе, собрал шасси.
Колеса фиксируются на проволочных стойках с помощью пластиковых трубочек (идут в комплекте), которые приклеил Циакрином.
ЕРР-шные обтекатели приклеил на клей UHU. Зафиксировал малярным скотчем и оставил сохнуть.

https://lh3.googleusercontent.com/-BN4TZV31Pkc/UaxCtDOu8cI/AAAAAAAAEH8/B0bQGWW8LCY/s700/IMG_2055.jpg

Потом приклеил тапки уже на PUR-501, вес у шасси получился 16г.

https://lh5.googleusercontent.com/-qzXCAgP7kYc/UaxCwxs5TEI/AAAAAAAAEI4/wes89ezNoX8/s700/IMG_2075.jpg

Осталось вклеить крыло и планер готов.
Крыло вклеил на PUR-501, проверил геометрию, все в пределах нормы и оставил сохнуть.

https://lh5.googleusercontent.com/-cEl_qaAgDuU/UaxCumdCHxI/AAAAAAAAEIU/P4oNRVRG25U/s576/IMG_2067.jpg

Планер готов, вес 170г.

Пульт: FrSky TARANIS X9D | Ангар: http://rc-aviation.ru/forum/topic?id=7262

alex-anp
Шурик (Москва)
Пилот
ranks
useravatar
Offline
2604 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: HACKER Super Zoom 2 EPP 1000

Александр, привет! А  сделай пожалуйста фотку с Яшкой, дабы габариты прочувствовать.
С уважением Максим.

Otton
Максим В
Пилот
ranks
useravatar
Offline
821 Сообщений
Дата рождения
Администратор отключил публичную отправку сообщений

Re: HACKER Super Zoom 2 EPP 1000

Это я сделал практически первым делом ))

https://lh4.googleusercontent.com/-9DN9alPaAko/UaxCvuDpSOI/AAAAAAAAEIg/St5OvEFIInc/s700/IMG_2069.jpg

Казалось бы, всего то разница 800 и 1000, но реально метровый размах это гигант по сравнению с восьмисотым Яшкой.

Пульт: FrSky TARANIS X9D | Ангар: http://rc-aviation.ru/forum/topic?id=7262

alex-anp
Шурик (Москва)
Пилот
ranks
useravatar
Offline
2604 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: HACKER Super Zoom 2 EPP 1000

Лёгкий , как и ожидалось .Будет как перышко летать ( по моим стандартам ) , малость побыстрее Яка .
Жду продолжения , особенно про начинку и полёт .

Ёшкин-кот
carpenter
Александр (Кемеровская обл.)
Пилот
ranks
useravatar
Offline
4791 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: HACKER Super Zoom 2 EPP 1000

carpenter написал(а):

Лёгкий , как и ожидалось

Александр, какой вес планера получился у "Мухи"? Чисто для сравнения.

Пульт: FrSky TARANIS X9D | Ангар: http://rc-aviation.ru/forum/topic?id=7262

alex-anp
Шурик (Москва)
Пилот
ranks
useravatar
Offline
2604 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: HACKER Super Zoom 2 EPP 1000

Выкладывал полную развесовку , вес планера 262 грамма без начинки http://i065.radikal.ru/1305/bd/864d5d21c151.jpg
Была возможность взять и ЗУМ , но взял Жужжалки . ЕРР у них жестче и тяжелее , прутки 2мм ( усиление стабилизатора) , фанеры напихали , крепление шасси здравое , клеил на жесткий и тяжелый клей . Полётный 551 грамм ( в ветерок хорошо) , но другие летают и в 650 грамм полётного . Как ЗУМ , легко конечно не летает , но для освоения пилотажа мне понравилось больше чем Чирок .
Александр у вас же 4D круче , а у меня 3D хилинькая  smile  !
Советую усилить прутком стабилизатор , на "Жужже" гнулся и из-за этого четко не работал .
http://i037.radikal.ru/1305/e5/049b0cbbb96d.jpg

Ёшкин-кот
carpenter
Александр (Кемеровская обл.)
Пилот
ranks
useravatar
Offline
4791 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: HACKER Super Zoom 2 EPP 1000

carpenter написал(а):

Александр у вас же 4D круче , а у меня 3D хилинькая!

))) с эффектом телепортации!

carpenter написал(а):

Советую усилить прутком стабилизатор , на "Жужже" гнулся и из-за этого четко не работал .

На ощупь вполне надежно, как вариант поставлю расчалки.

Пульт: FrSky TARANIS X9D | Ангар: http://rc-aviation.ru/forum/topic?id=7262

alex-anp
Шурик (Москва)
Пилот
ranks
useravatar
Offline
2604 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: HACKER Super Zoom 2 EPP 1000

Моторка!
Для Zoom -a у меня как раз завалялось пару подходящих моторов.

Turnigy 2213 20turn 1050kv 19A Outrunner

https://lh6.googleusercontent.com/-08QWAiEO8rw/Ua8GjqhAADI/AAAAAAAAEKs/zDF5D8-3o7A/s700/IMG_2080.jpg

Pilotage DT2213/20

https://lh3.googleusercontent.com/-C8cqpVz_w8A/Ua8GiyzkhkI/AAAAAAAAEKo/fWGULMQusnI/s700/IMG_2079.jpg

Решил поставить Пилотажевский, он мне больше понравился.

https://lh6.googleusercontent.com/-zCmMAFjVg5s/Ua8G63nzjlI/AAAAAAAAEKI/vcrTkya1dIs/s640/IMG_2089.jpg

Вес мотоустановки (мотор, подрамник, контроллер, разъемы) составил 90г.
