Разработка чертежей Savage Bobber 1200 мм
Разработка чертежей Savage Bobber 1200 мм
Неспешно разрабатываю чертежи Savage Bobber под размах 1.2 метра.
Интересно то, что готовых чертежей для этой авиамодели я не нашел.
Те кто строил - используют либо фото реального самолета сбоку, либо набросок который можно посмотреть ниже.
При попытке смоделить в 3Д схему показанную на рисунке возникло много нюансов.
Кстати, из готовых наборов для сборки нашел варианты на Али:
- - пенопласт+пластик от Dancing Wings
- - резка лазером
Пока прорабатываю концепт, под бальзу/легкую фанеру/потолочку и деревянные шпажки для шашлыка.
Схема сборки получается несложной, но требующая много операций склеивания. Клеить можно на эпоксилку или прихватывать цуакрином с последующей обмоткой узлов крепления нитками на любом клею.
Возник вопрос - нужна ли версия чертежей под размах 1000 мм?
Так же интересно - будет ли кто из авиамоделистов сайта строить или готовые чертежи будут лежать в ожидании всплеска интереса?
Делается все не быстро, тк рабочий ноут сгорел при скачке напряжения во время июльской грозы и сейчас использую системник более чем 15 летней давности с оперативкой в 4 Гб (ограничение материнской платы).
Желающие помочь в приобретении ноутбука DEXP Atlas M17-I3W304 - !
- konst
- Константин (Москва)
-
-
- 28090 Сообщений
-
Re: Разработка чертежей Savage Bobber 1200 мм
Отвези свой ноут к Болеку и Лелеку - это коррифеи в области ремонта радиоаппаратуры . Их мастерская в торце ДК Славича ( едешь через световфор прямо от рынка на 6-м и поворачиваешь за зданием ДК (между зданиями) и слева небольшие ступеньки и мастерская) . Если гроза не попала,а просто скачек... хотя странно,ноуты питаются от своего БП,которые тупо горят или блокируются при скачках. Ребята делают на совесть и лишних денег не берут. Моему знакомому залитый коньчком ноут починили за 2 дня и 800 рублей, лет 5 назад..
- Shurik-1960
- Аленксандр Грязнов
- Пилот
-
-
-
- 1794 Сообщений
-
Re: Разработка чертежей Savage Bobber 1200 мм
Сам в непонятках. Ушел ноут и старый смартфон раздающий интернет. Смартфон заменен на другой старый (дражайшая в свое время била-роняла каждый год), с ноута сдернул матринку отдал в ремонт, приговорили ее к "можем забрать за 500 рублей на запчасти". Ему уже лет 5 было и он временами подглючивал, но работал. А тут - окончательно слег.
- konst
- Константин (Москва)
-
-
- 28090 Сообщений
-
Re: Разработка чертежей Savage Bobber 1200 мм
Интересная идея. Рама дерево или алюминий?
- Matis
- Ученик пилота
-
-
-
- 4 Сообщений
-
Re: Разработка чертежей Savage Bobber 1200 мм
Я невнимателен, выше же написано было, что шпажки и размах 1м.
Я чуть более массивный вариант собираю, причём с использованием алюминиевой рамы.
Рисую в CDR, может быть перенесу в inventor, но не хочется на это тратить время.
Кондуктор для рамы уже готов.
Как же неудобно грузить сюда фото. Позже, может быть выложу на Ядиск фотки и ссылку сюда скину.
- Matis
- Ученик пилота
-
-
-
- 4 Сообщений
-
Re: Разработка чертежей Savage Bobber 1200 мм
Для создания одной модели делать кондуктор ....В серию собираетесь запустить? За бугром - очередь, елси набор собирать будет по минимому. Верхнеплан этот

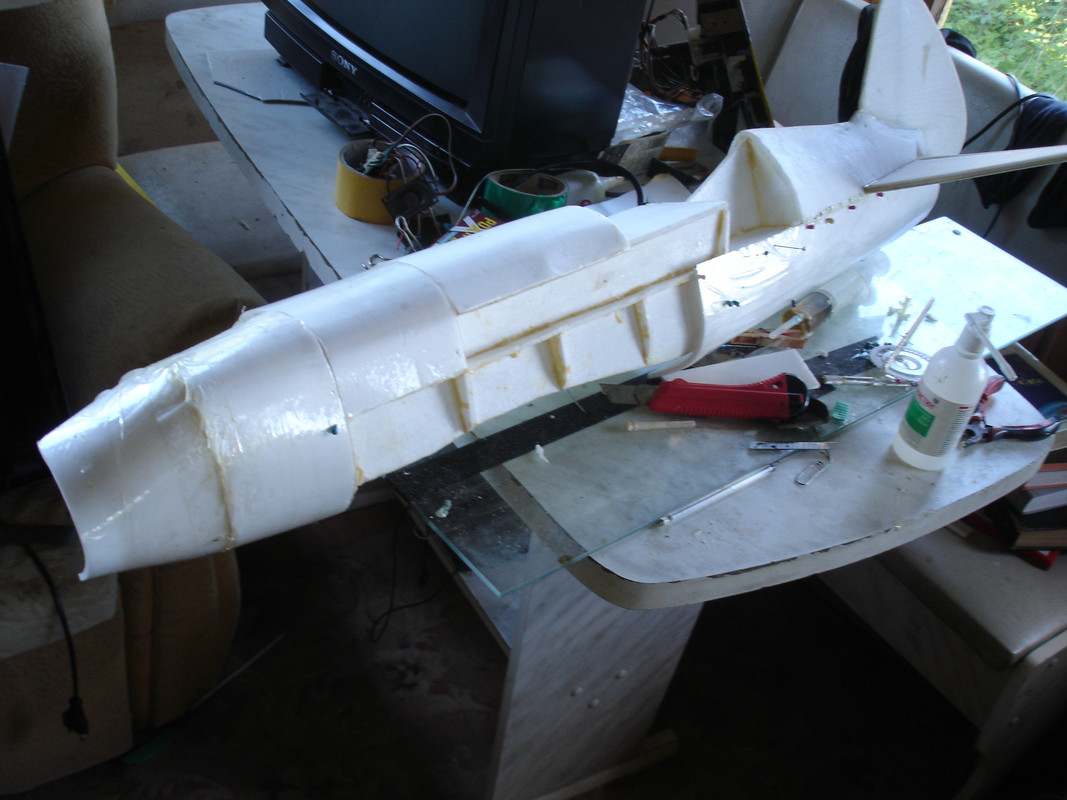

меня не сподвигнул и не зацепил. Сейчас начал обтяивать МИГ 3 материалм 5ммм от Алнадо.
Следующий проект Цесна от Юлиуса Перданы..двухмотторная. Летать думаю будет долго НИЗЗЯ, но делать никто не запрещает. А эту модель, я бы собрал быстро и проще: на выреэанный профиль фюеляжа из 2-3мм потолочки наклеил бы палочки-шпангоуты и зубочистки... по чертежу . И обшивка и скелет. Морду-иэ бутылки
- Shurik-1960
- Аленксандр Грязнов
- Пилот
-
-
-
- 1794 Сообщений
-
Re: Разработка чертежей Savage Bobber 1200 мм
Shurik-1960 написал(а):
В серию собираетесь запустить
Нет, просто паять так сильно удобнее. Есть свободный доступ к фрезеру и достаточное кол-во фанеры разной 12-27мм. При пайке фанера сильно выгорает, поэтому кондукторы грубо говоря одноразовые.
- Matis
- Ученик пилота
-
-
-
- 4 Сообщений
-
Re: Разработка чертежей Savage Bobber 1200 мм
Matis написал(а):
Интересная идея.
Пока только разработка чертежа в 3D. Неспешная, тк ноут сдох, сижу на хрени 10 летней давности весьма тормозящей. Так что - по большей части концепт под будущее изготовление, когда снова разрешат полеты.
Ваш подход с алюминием интересен, пайка "палочками с али" и горелкой или аргоном?
- konst
- Константин (Москва)
-
-
- 28090 Сообщений
-
Re: Разработка чертежей Savage Bobber 1200 мм
Палочки с Али. Очень даже неплохо. Но нужно набивать руку. Я несколько раз переделывал, поскольку перегревал до того, что алюмишка плавится начинала. Температура плавления алюминия 650-700С, а припой плавится при температуре 400С. Флюс внутри палочки отрабатывает на 200%. Очень качественно растекается припой. Вообщем не просто, но интересно опробовать такую технологию.
- Matis
- Ученик пилота
-
-
-
- 4 Сообщений
-
