Чертежи зальников

Чертежи зальников

Чертежи авиамодели Eurofighter EF-2000 или «Тайфун» - авиамодель для полетов в зале или на улице.
Модель истребителя Eurofighter EF-2000 или «Тайфун», как его стали называть в XXI веке, в варианте «кроссплана» для зала была спроектирована Герхардом Хубеком в 2014 году.



Авиамодель Eurofighter EF-2000 построенная по чертежам которые можно скачать ниже имеет следующие характеристики:
Размах крыла 600 мм, длина авиамодели 810, полетный вес 140-170 грамм.

В 2020 году мы увидели ту же модель чуть большего размера и в индустриальном дизайне от Multiplex.


- Скачать чертежи авиамодели Eurofighter EF-2000 можно тут.

Изменено: konst
12-07-2024 14:58:08
konst
Константин (Москва)
useravatar
Offline
28069 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Чертежи зальников

Чертежи радиоуправляемого самолета Jump Racer.
http://rc-aviation.ru/components/com_agora/img/members/3/2f85c34e-89db-4386-83f7-fa14c416f01b.png

Простая в сборке авиамодель размахом 560 мм и весом 124 грамма. Авиамодель получается легкая и очень летучая. На ней можно летать в зале и на улице. Для полетов в зале желательно устанавливать аккумулятор 250 мАч, для полетов на улице 500-800 мАч.



Можно летать и в поле, а привязав ленту - использовать для воздушного боя с соизмеримыми авиамоделями.


Если установить поплавки (тема форуме тут), то Jump Racer превратится в гидроплан.


Обзор сборки авиамодели, подборка электроники, видео постройки, а так же возможность скачать чертежи Jump Racer находится по этой ссылке.

konst
Константин (Москва)
useravatar
Offline
28069 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Чертежи зальников

Зальная авиамодель по мотивам Pitts BiPlane с размахом крыльев 890 мм.
http://rc-aviation.ru/components/com_agora/img/members/3/pits-zalnik-rca-1.jpg

В оригинале авиамодель изготавливается из EPP толщиной 6 мм.
Так как EPP более "хлипкая" на изгиб, то в наших условиях вполне можно изготовить из потолочки (толщина 4 мм) или использовать экструдированный пенополистерол (XPS) толщиной 4-6 мм.

Чертежи авиамодели, видеоинструкция по постройке, актуальная подборка электроники тут: Зальник Pitts

konst
Константин (Москва)
useravatar
Offline
28069 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Чертежи зальников

Cootie - это авиамодель с крылом Рогалло.
http://rc-aviation.ru/components/com_agora/img/members/3/cootie-rca.jpg

Небольшие размеры и малый вес позволяют летать на этой авиамодели в зале или на улице в безветренную погоду.
Изготавливать авиамодель можно из бальзы, потолочки или просто напечатать на 3D принтере. В архиве с чертежами лежат файлы STL, DXF и PDF.

Скачать чертежи Cootie можно в статье Cootie - зальник с мягким крылом.

Так же в статье есть видео сборки, подборка электроники и видео полета.

konst
Константин (Москва)
useravatar
Offline
28069 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Чертежи зальников

Авиамодель Plume
http://rc-aviation.ru/components/com_agora/img/members/3/plume-120125.jpg

Plume имеет размах крыла 936 мм, полетный вес 133 грамма.
Авиамодель Plume изготавливается из XPS толщиной 3 мм. Это может быть подложка под ламинат, изошум, потолочная плитка и тд.

В архиве с чертежами по ссылке ниже лежат чертежи в DXF формате, что позволяет использовать ЧПУ станок или вырезать заготовки вручную.
http://rc-aviation.ru/components/com_agora/img/members/3/plume-2120125.jpg

Так же там находятся STL файлы для печати моторамы и кабаников.
http://rc-aviation.ru/components/com_agora/img/members/3/plume-3120125.jpg

При использовании ЧПУ станка можно фрезеровать XPS оставляя 0.5 мм внутри или оклеить заготовки легкой пленкой. Если резать вручную - то подходит только оклейка.

Чертежи, обзор и видео сборки, подборка электроники в статье PLUME - F3P авиамодель для помещений

konst
Константин (Москва)
useravatar
Offline
28069 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений

Re: Чертежи зальников

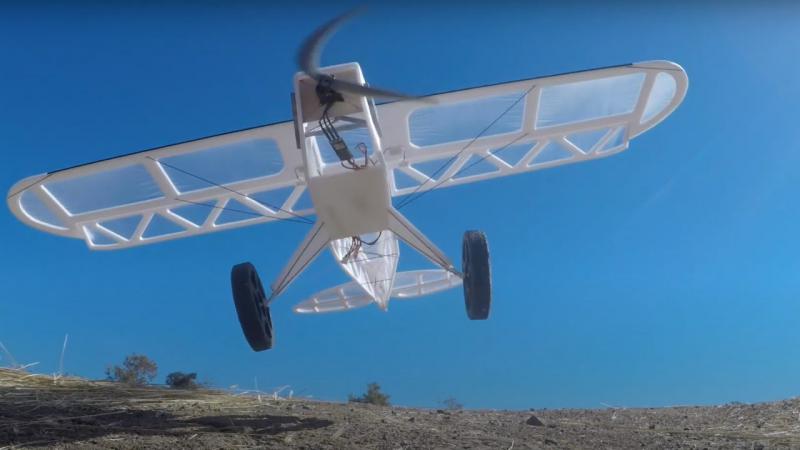

Сверхлегкий Piper Cub - чертежи и инструкция
http://rc-aviation.ru/components/com_agora/img/members/3/indorCub-080525.jpg

Очень легкая авиамодель из потолочной плитки/XPS листов с весьма простыми чертежами для изготовления.
Эта авиамодель разработана для полетов в зале и на улице. Чертежи, которые можно скачать по ссылке ниже в формате PDF, DXF и SLDDRW. Это позволяет строить авиамодель не только с помощью линейки и канцелярского ножа, но и использовать ЧПУ станок.

Чертежи авиамодели Сверхлегкий Piper Cub можно скачать тут.

konst
Константин (Москва)
useravatar
Offline
28069 Сообщений
Мужчина  Дата рождения
Администратор отключил публичную отправку сообщений
