Реплика Calmato-sport
Изготовление авиамоделей - Фотоинструкции: Изготовление авиамодели шаг за шаг
Автор: Павел

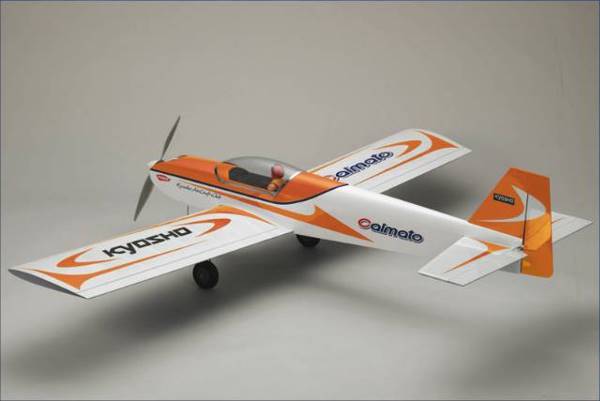

Давно еще, бродя по интернету, я увидел самолет Calmato-sport.

http://www.rocousa.com/kyosho/ky10060orb.jpg


Очень он мне понравился, есть в нем какая-то красота. А красивый самолет и летать должен красиво, что подтверждают отзывы владельцев. Решил- делать, не откладывая =).

На рцдизайне нашел чертежи, смасштабировал до размаха 1200 мм (если надо- выложу).


Материал- подложка под ламинат 1200*500, потолочка обычная, линейки, пеноплекс. Вес планировался 700 грамм.

Итак, начинаем.
Как обычно, в первую очередь- крыло. Делается по технологии, близкой к Метроиду- профиль  задается "лонжеронами". Основные- из линейки 510*20*2.5 (к концу можно было бы свести почти к нулю) . "Пеналы" для пластин крепления крыла- рейки 4*2.5*100, фанера 1мм, эпоксидка- пятиминутка, нитки.

http://cs5146.userapi.com/u65545775/146787756/y_894751af.jpg
http://cs5146.userapi.com/u65545775/146787756/y_629144ad.jpg

Идея из книги "Лети, модель".
http://cs4923.userapi.com/u65545775/146787756/y_020a52c8.jpg

Задние лонжероны- вторая часть той же линейки (10*2.5). Втулки для штырей крепления крыла сделаны из карандашей. Родное отверстие 2 мм, рассверлено до 3.

http://cs317031.userapi.com/v317031775/26ee/R2hmHXUlcWw.jpg

Почти готовая консоль со вспомогательными лонжеронами, полунервюрами и основой шарнира для закрылков и элеронов (плотный шариковый пенопласт).
http://cs317031.userapi.com/v317031775/26ca/9VX9UCl6AqM.jpg

Навеска на скотч. Основная внутри (см. красную линию), армированный двусторонний скотч, очень липкий и прочный. Желтый- простой скотч, чтобы закрыть возможные щели.
http://cs317031.userapi.com/v317031775/2744/0vyCqTaB_40.jpg

Возможен и другой вариант- полностью собрать крыло, отделить элероны и уже потом вешать на простой скотч. Нужно сначала обклеить кромки крыла и элерона скотчем, а затем навешивать.
http://s45.radikal.ru/i108/1206/d6/22af9953923d.jpg


Для серв использованы крепления-обтекатели. http://www.hobbyking.com/hobbyking/stor … aff=556718

http://cs316927.userapi.com/v316927775/453c/f5qzoGQgxPI.jpg
Для HXT900 или TG9e великоваты, как и указано в описании. Но машинки хорошо прижимаются второй деталькой (правда, шурупов нет- ну нам не привыкать) или просто приклеиваются.
Крепления для обтекателей- из фруктовой фанеры, ширина 10 мм. Приклеены эпоксидкой к лонжеронам и нижней обшивке. Вырезы во вспомогательных лонжеронах на скоростьпрочность не влияют- они только поддерживают профиль.
http://cs316927.userapi.com/v316927775/4520/jbQvPJGEruY.jpg
Вид снаружи
http://cs316927.userapi.com/v316927775/4535/xG2QEnUFHeA.jpg
и изнутри
http://cs316927.userapi.com/v316927775/4527/e1nUQWfcOu0.jpg

Такой предварительный профиль после приклейки верхней обшивки. Лобик пока острый, позже закруглен.

http://cs307707.userapi.com/v307707775/11b/VfhL3eu0aBA.jpg

Крыло почти закончено, начинаем самое простое по обьему работ- хвост.

2 слоя потолочки.
http://cs5146.userapi.com/u65545775/146787756/y_45d13941.jpg
Навеска на армированный двусторонний скотч. Если и оторвется, то вместе со всеми сьемными и несьемными деталями.
Сразу вклеил кабанчик.
http://cs5146.userapi.com/u65545775/146787756/y_7183e07c.jpg
Остальное склеил Регентом (хотя лучше бы Титаном).
То же с килем.
http://cs5146.userapi.com/u65545775/146787756/y_60cbb9b7.jpg

Теперь фюзеляж.

Основа- короб с прямоугольными сечениями.

http://cs5146.userapi.com/u65545775/146787756/y_2dea8bde.jpg

http://cs5146.userapi.com/u65545775/146787756/y_2a26ce53.jpg

Далее- стрингеры, 3 фанерных шпангоута (под мотораму и узлы креплений крыла) , поставил диагонали для жесткости.
http://cs307500.userapi.com/v307500775/388c/4eVxWUt7b-U.jpg
И усилил мотошпангоут уголками. Может, они и не нужны, но мне так спокойнее.
http://cs307500.userapi.com/v307500775/3884/qKAV8Le8AiM.jpg

Поворотная передняя стойка. Кабанчик паяный (жесть и электрическая колодка), узлы крепления- АМг 0.8.
http://cs421630.userapi.com/v421630775/250a/bKabLMEh-HA.jpg
http://cs421630.userapi.com/v421630775/251e/jar0dQmfo9o.jpg

Моторама. Добыл хорошую фруктовую фанерку.
http://cs309822.userapi.com/v309822775/4b6d/eiHifaNTzZw.jpg
http://cs309822.userapi.com/v309822775/4b75/6YBqcaQfFsc.jpg
http://cs309822.userapi.com/v309822775/4b7d/ZTJyQr1pdDY.jpg
К 1 шпангоуту приклеена на эпоксидке через сосновые уголки 10*10. Диагональные рейки 5*3 для жесткости и спокойствия.

Передний и задний гаргрот.

http://cs315718.userapi.com/v315718775/3b1f/gZNkSeWjwB4.jpg

Вклеил стабилизатор, киль, форкиль.

http://cs315626.userapi.com/v315626775/84a3/89rif0Lw-hI.jpg

По соображениям центровки пришлось поставить машинки в самый хвост.


http://cs315626.userapi.com/v315626775/8427/eqHPAShwEKA.jpg

Тяги на РН и РВ- стальная проволока 1.5 мм, наконечники- мутация представленных в статье http://rc-aviation.ru/news/619-konkurs/ … romashinok .
На РВ
http://cs315626.userapi.com/v315626775/84b3/zYCyx10qnO8.jpg

На РН

http://cs315626.userapi.com/v315626775/84a3/89rif0Lw-hI.jpg

Зашил фюзеляж снизу.



http://cs315626.userapi.com/v315626775/8416/43cMvfYe1oE.jpg

В состоянии 99-процентной готовности. Оклейка скотчем без всяких хитростей.
http://cs306902.vk.me/v306902775/663e/HVuHwKLtz44.jpg

http://cs306902.vk.me/v306902775/6646/CdKpqWcK5Ug.jpg

Капот из пеноплекса и потолочки.
http://cs410616.vk.me/v410616775/a3ff/exnalF5juBw.jpg

http://cs410616.vk.me/v410616775/a407/Qw50BZsLrpg.jpg

Кабина- потолочка. Ни у кого такой нет =)

alt


Наконец готов. Больше года заняла постройка до первого облета и краша, еще 3 месяца- моральная подготовка к восстановлению, 20 минут- собственно ремонт (запенивание консолей). Офигеть.

alt

Старший и младший. Похожи? =)
alt

Облет после ремонта. В воздухе держится отлично, петли и бочки- легко. Аппаратура в данный момент оказалась простейшая Arttech без двойных расходов и прочих ненужных вещей, на посадке резковато дернул- подскочил.

P.S. Также статья по постройке на ПФ http://www.parkflyer.ru/39164/blogs/view_entry/2166/ . Вдруг понравилось =)
