Камера EKOO S090, аналог Mobius
Обзоры - FPV Аппаратура
Автор: Alex

Обзора на камеру EKOO S090 еще не было, камера новая, еще не изученная, стало быть, надо восполнять пробел.

Обладателем данной камеры стал совсем недавно. Информации в сети, о ней, пока очень мало. Изначально полагал, что это тот же Mobius под новым брендом, но оказалась все совсем не так.


Обзор девайса

Упакована камера в коробку из плотного белого картона.


Комплектация не плохая, камера, USB кабель для зарядки и обмена информацией, крышка объектива, крышка-крепление и липучка репейник с клейкой основой. Еще есть мелкий шестигранник, но для чего он, становится понятно только если разобрать камеру.


На обратной стороне коробки есть краткое описание и спецификации. На этом документация к камере заканчивается. И ничего большего пока найти не удалось.


Спецификация с коробки (вольный перевод)"

  • линза - 12MP угол обзора 170 градусов
  • циклическая запись
  • детектор движения
  • разрешение видеозаписи - 1920х1080 / 1280х720 / 640х480
  • формат видео записи - MOV
  • формат видео сжатия - H264
  • разрешение фото снимков - 12M / 8M / 5M
  • режимы съемки - одиночный / по таймеру (2с / 5с / 10с) / серийная съемка
  • носитель - Micro SD с поддержкой до 64GB
  • частота видеосъемки - 50 / 60HZ
  • USB порт - USB 2.0

Сама камера сделана очень добротно. Пластик с Софт тач покрытием, очень приятно ощущается в руке. Для объектива имеется резиновая защитная крышечка.


Камера очень легкая. Вес камеры составляет 40г.


Идущая в комплекте, крышка-крепление, позволяет крепить камеру к различным аксессуарам.


С ней камера весит 54г.


Не долго думая, решил разобрать и посмотреть внутренности. Благо процесс разборки не хитрый, вывинтить два винтика и готово.

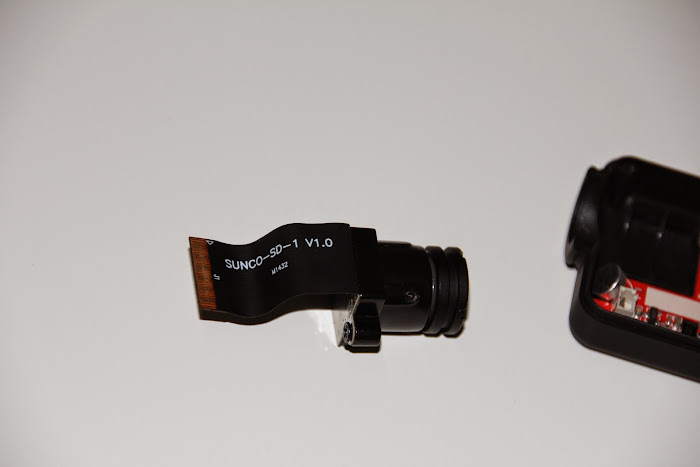

Внутри мы видим литиевый аккумулятор, плату и видеосенсор. Аккумулятор маркировки на имеет, возможно она с обратной стороны, отрывать не стал, приклеен к крышке корпуса. Модуль видео сенсора подключен к плате через разъем.


Вот тут становится понятно для чего был ключик. Он для откручивания линзы. Можно скорректировать фокус или поменять на линзу с другим углом обзора.


Плата закреплена внутри корпуса на три винта, выкручиваем.


Видео чип стоит с обратной стороны и приживается к радиатору через тепло-отводящую прокладку.


При длительной работе, камера ощутимо нагревается, радиатор становится очень горячий. Если сравнивать с платой от Mobius, то они отличаются, но по компоновке очень похожи.


Поправил микрофон, приклеил поровнее тепло-отводящую прокладку и собрал в обратной последовательности.


Перейдем к функционалу

Как говорил выше, функционально камера работает так же как камера Mobius и повторяет в точности все органы управления. А так как производитель не обеспечил нас инструкцией, изучаем руководство пользователя от Мобиуса. Но как оказалось, совместимость с Мобиусом не 100%. Программа для настройки mSetup камеру EKOO S090 не опознает и менять настройки не хочет. В результате имеем три режима: видео HD1080P/30FPS, видео HD720P/60FPS и фото 12M. Которые переключаются кнопкой М. Остается надеяться, что эта ситуация будет исправлена в ближайшем будущем.


Примеры фото

Приведу несколько пробных снимков. Постарался поснимать в разных условиях, в тени, по солнцу и против солнца.


Конечно не зеркалка, но для своего размера вполне не плохо.

Архив с фотографиями в исходном состоянии - EKOO_S090_Photo.zip


Примеры видео

Камеру EKOO S090, планирую использовать как бортовой видео регистратор на летательных аппаратах (самолеты и квадрокоптеры), по этому как фотоаппарат или видеокамеру ее рассматривать не вижу смысла. Даже снимать на нее из рук очень проблематично. Она мелкая и реагирует на малейшие колебания, что хорошо видно на примере видео съемки в помещении. Как вариант использовать ее со штативом.

Пример видео снятого в помещении

Для обзора, закрепил ее на квадрик Syma X8C и немного полетал.

Пример видео с квадрокоптера

Понятное дело, качество желает лучшего. Нужно поставить виброразвязку, а лучше двухосевой подвес. Для этой камеры он будет легкий и квадрик его без проблем поднимет. В режиме непрерывной съемки, заряда аккумулятора хватило примерно на 90 минут. При этом камера фрагментировала видео на файлы по 5 минут каждый. Получается, этот режим включен по умолчанию.

Примеры исходников видео

В тени (1080-30)
В тени (720-60)
На солнце (1080-30)
На солнце (720-60)
Шум улици (1080-30)

К сожалению, сравнить с оригинальной камерой Мобиус не имею возможности. Могу предложить сравнительный обзор от зарубежного коллеги.

Видео сравнение с камерой Mobius


Продает камеру интернет магазин gearbest.com, купить ее можно тут.

Вопросы, комментарии и замечания, приветствуются! Всем спасибо за прочтение!
