ASP FS61AR
Обзоры - Комплектующие авиамоделей
Автор: Александр

Собственно говоря, продолжаем тематику авиамодельных ДВС. Предыдущие статьи можно посмотреть здесь Немного о ДВС и ASP-0.21.

На этот раз рассмотрим калильный двигатель ASP FS61AR Паркфлаер, HobbyKing

Для обкатки и настройки мотора был собран стенд.


В состав стенда вошли:

Топливный бак 240 мл Паркфлаер, HobbyKing

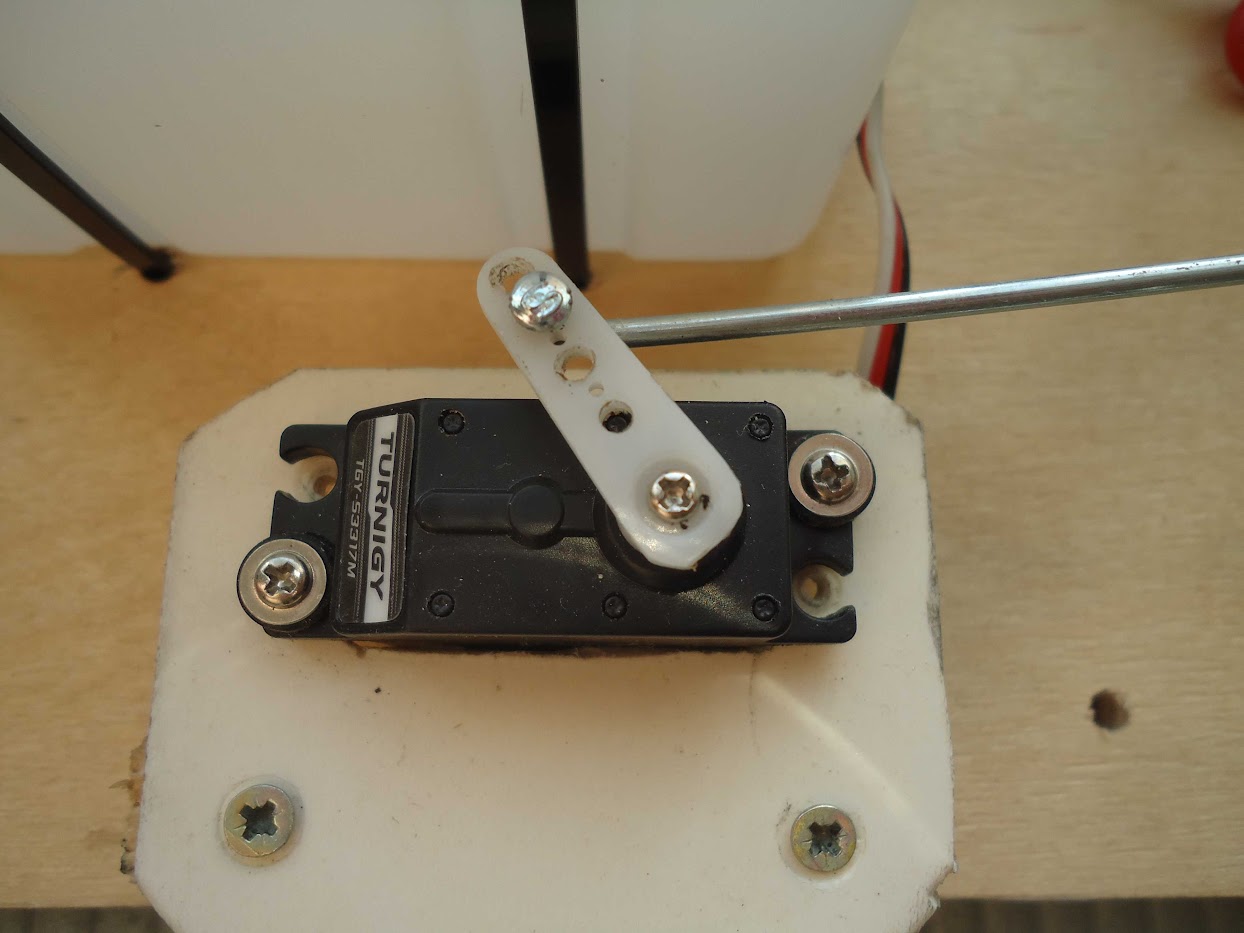

Сервомашинка TurnigyS3317BПаркфлаер, HobbyKing (может быть любая другая микро сервомашинка)

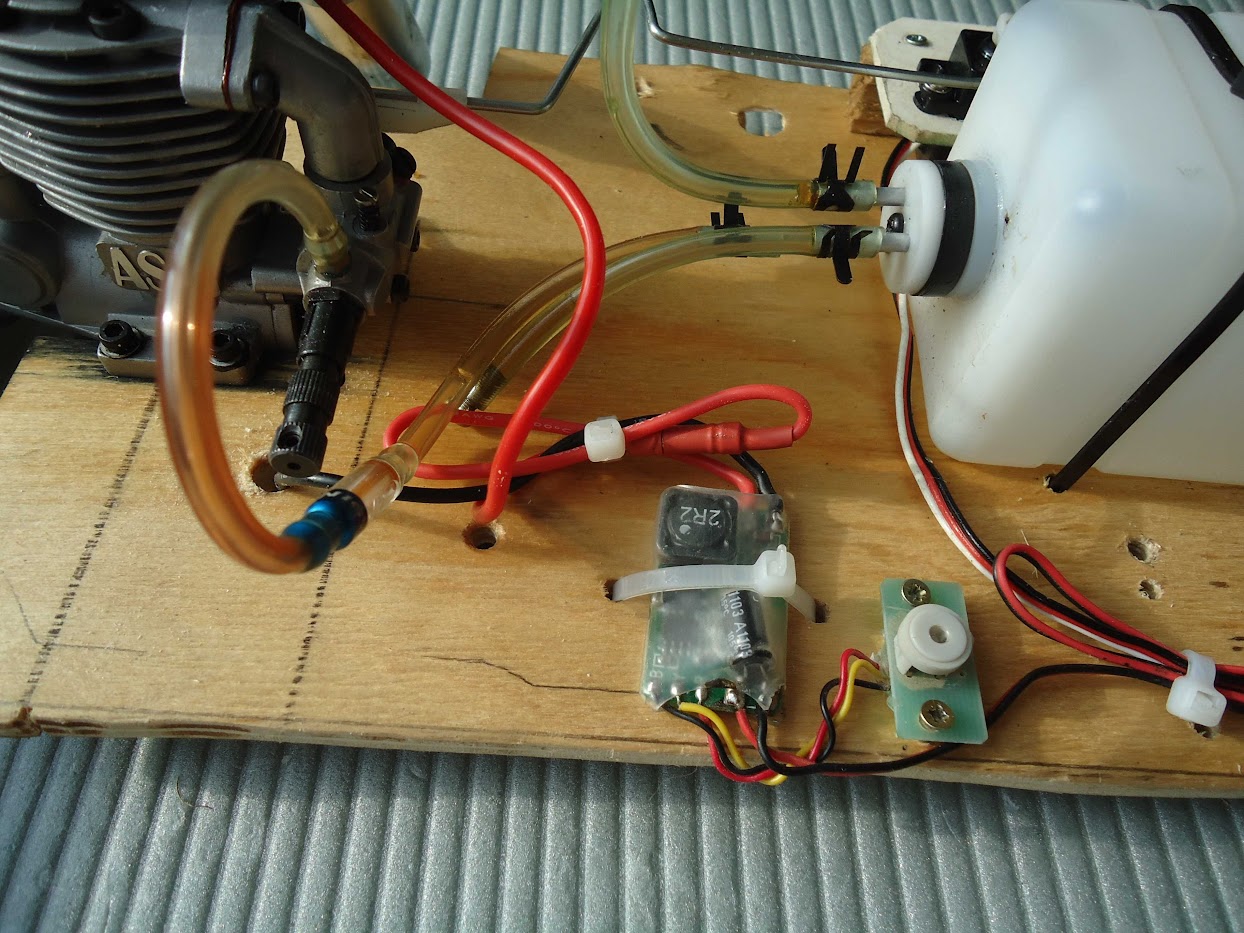

Бортовой накал Паркфлаер, HobbyKing. Данный накал использовался в начальном варианте. Но, к сожалению, он отработал только один раз, после чего отказался выдавать необходимое напряжение на свечу. Удобен он тем, что его можно подключать дистанционно, прямо в полете. В частности, была мысль смикшировать его с каналом газа, чтобы он включался до 30% газа, т.е. обеспечивал работу двигателя на ХХ.


Бортовой накал Паркфлаер, HobbyKing. Управляется по месту, кнопкой. Это накал был установлен взамен 1-го варианта. Применяется для запуска двигателя и используется на земле.


Работу накала можно посмотреть на видео.


Пропеллер JXF 12x6 Паркфлаер, HobbyKing. Его рекомендует производитель при обкатке мотора.При использовании данного пропеллером с указанным ниже коком-обтекателем , пришлось срезать боковую часть ступицы пропеллера.

Кок Паркфлаер, HobbyKing.


При обкатке мотора при первых запусках замечена сильная вибрация мотора. Скорее всего, данный кок будет заменен на аналогичный с металлическим легкосплавным основанием, например на такой Паркфлаер, HobbyKing

Топливная трубка Паркфлаер, HobbyKing. Данная трубка является наиболее удачным вариантом, поскольку выдерживает высокую температуру и не плавится.


Другие трубки высокую температуру не выдерживали и плавились!


Топливный фильтр Паркфлаер, HobbyKing поможет избежать проблем с карбюратором.


Бортовое питание 700mAh 6.6V 5C LiFePo4 Паркфлаер, HobbyKing


Свеча FS Паркфлаер. Специальная свеча для применения на 4-х тактных двигателях.



Зажимы Паркфлаер, HobbyKing. Хорошо себя зарекомендовали – предотвращают самопроизвольное сползание силиконовых трубок.

В качестве дополнительных аксессуаров использовались:

Топливный насос Паркфлаер, HobbyKing поможет упростить процесс заправки и откачки оставшегося топлива.


Заправочный шланг Паркфлаер, HobbyKing удобен своей «пружинкой».


Стартер Паркфлаер, HobbyKing поможет избежать проблем побитых пальцев.


Тахометр Паркфлаер, HobbyKing позволит отрегулировать мотор на максимальных оборотах, равно как и замерить обороты холостого хода.


Топливо, применяемое для двигателя


Двигатель, как видно из названия, четырех тактный, со всеми вытекающими преимуществами и недостатками. Фото со снятой клапанной крышкой.


Завелся двигатель с первого раза. Как говорится «с_полпинка».


Больше фото можно найти здесь.

Инструкцию на английском можно посмотреть здесь.


Успехов в творчестве,

Александр (A-street).
