Zagi – чертежи летающего крыла
Чертежи авиамоделей - Чертежи Авиамоделей
Автор: Administrator

 Zagi чертежи авиамодели

Меня всегда поражала способность зарубежных деятелей от моделизма делать деньги на простейшем.

 Вот например Zagi – в оригинале – летающее крыло-планер. Основное назначение – полеты в динамических потоках воздуха.

 Летает прекрасно, продается в интернет магазинах забугории, стоит в минимальной комплектации 47.5 $ + доставка. Доставка весьма негабаритная и поэтому стоимость будет в районе 100 баксов.

 Можно сделать и самому – чертежи авиамодели Zagi можно скачать по ссылке в конце статьи, но сейчас разговор о сервисе и том, что поставляется при покупке с сайта производителя авиамоделей.



Ок, покупали и более дорогие авиамодели, 100 баксов не деньги за АРФ комплект модели.

Тем более, что Zagi хороши, как в полете в динаме, так и в полетах с моторами, на них ставят FPV комплекты и наслаждаются видами с небес, управляя авиамоделью по видеоочкам.

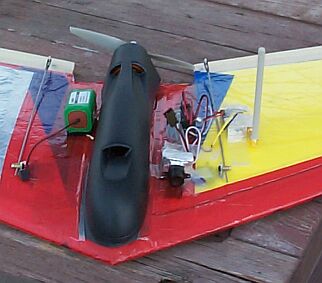

Zagi чертежи авиамодели




Но давайте посмотрим, что получим открыв посылку – я взял фото с инструкции с сайта производителя Zagi, вы можете скачать ее оттуда.



Так вот, в посылке будет 2 куска ЕПП в которых струной прорезан профиль крыла.

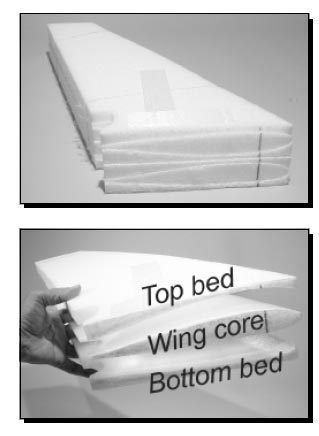

Вот фото того, что будет в посылке (взято с инструкции)



Zagi чертежи авиамодели и резак для пенопласта

Как вы думаете – что надо делать дальше? А дальше все очень просто – берем нож, кучу угля, клей (для ЕПП можно использовать циакрин с активтором), цветной скотч и начинаем делать авиамодель по инструкции :)



Мда, за сорок пять с половиной баксов покупается то, что можно сделать за полчаса-час в домашних условиях!

Профиль берется из архива в конце статьи, точнее берутся крайние 2 нервюры и вырезаются из текстолита или дерева, например линейки, клеятся на кусок ЕПП или пеноплекса и режутся струной.

Причем в самом простом варианте для резки струной не требуется ничего кроме доски, гвоздя, нихрома (можно купить за 20-35 рублей нихромовую спираль для электроплиты) и блока питания (я использую БП для компьютера, он же питает зарядник для аккумуляторов).

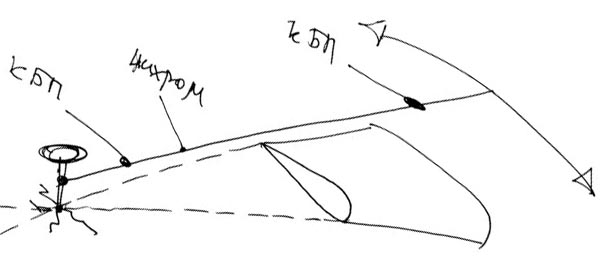

струна резак для пенопласта




Вбивается гвоздь, привязывается нихром, на другом конце нихрома делается ручка (просто накрутить нихром на карандаш), кладется заготовка с приклеенными нервюрами, прижимается книгами или гантелями, натягивается нихром, подключается ток, режется!

Все! Делов то на час максимум! Включая изготовление станка для резки пенопласта.

А потом – все по инструкции, вклеиваем карбон, врезаем сервы, ставим приемник, отрезаем элероны, обтягиваем цветным скотчем :)

Только вот тратим на это не 100 баксов, а 10 – включая покупку листа пеноплекса, из которого можно вырезать десяток Zagi :)

Но да ладно! Кто хочет – режет, а кто хочет покупает резанный ЕПП.

Скачать чертежи Zagi  можно по ссылке с нашего сайта.

Константин, Радиоуправляемые Авиамодели
